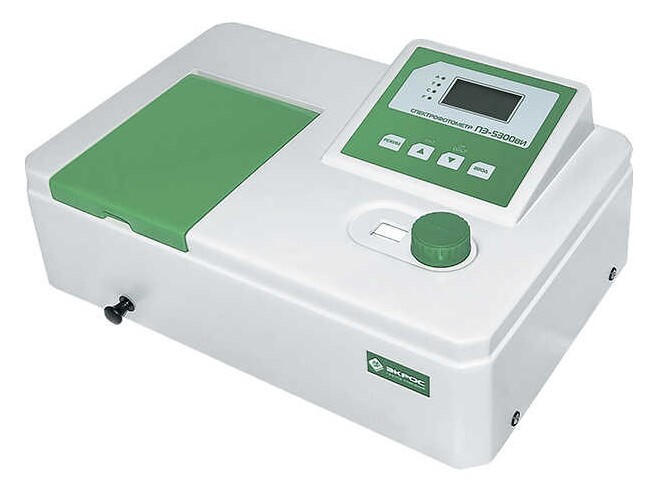

Спектрофотометр ПЭ-5300ВИ с держателем 4-х кювет (шириной 10 мм)

- Спектральный диапазон: 325-1000 нм
- Выделяемый спектральный интервал: 4 нм
- Погрешность установки длины волны: не более ±2 нм
- Воспроизводимость установки длины волны: не более 1 нм
- Пределы допускаемой абсолютной погрешности при измерении спектральных коэффициентов направленного пропускания: не более ±0,5 %Т
- Пересчёт погрешности при измерении оптической плотности: ΔA=0,43·ΔT·10^A-2
- Диапазон измерений спектральных коэффициентов направленного про
пускания: от 0,0 до 100,0 %Т
- Диапазон показаний спектральных коэффициентов направленного про
пускания: от 0,0 до 200,0
- Диапазон измерений оптической плотности: от 3,000 до 0,000 Б
- Диапазон показаний оптической плотности: от 3,000 до - 0,300
- Уровень рассеянного света: ≤0,3%T на 340нм
- Оптическая схема: однолучевая
- Источник света: галогенная лампа
- Цифровой выход для подключения к ПК: USB B
- Габариты (ДхШхВ): 440х320х175 мм
- Габариты в упаковке: 550х440х300 мм
- Вес: не более 8,5 кг
- Вес в упаковке: 10,3 кг
- Потребляемая мощность: 25 Вт
- Электропитание: 220±22 В/50 Гц
- Средний срок службы: 8 лет
- Страна производства: Россия
- Регистрационное удостоверение: наличие
 Декларация соответствия: наличие
- Свидетельство об утверждении типа СИ: наличие
- Гарантийный срок: 36 месяцев

Спектрофотометр ПЭ-5300ВИ с держателем 4-х кювет внутренней шириной 10 мм (европейский стандарт) длиной оптического пути от 5 до 10 мм предназначен для измерения коэффициента пропускания и оптической плотности жидкостей  (в том числе биологических) с целью определения концентрации растворенных в них компонентов, а также для измерения коэффициента пропускания и оптической плотности твердых и жидких проб различного происхождения.

Область применения спектрофотометра ПЭ-5300ВИ с держателем 4-х кювет – эколого-аналитические и санитарно-эпидемиологические лаборатории медицинских учреждений, а также химические, оптические, биологические лаборатории промышленных предприятий, научно-исследовательских и учебных институтов.

Спектрофотометр ПЭ-5300ВИ с держателем 4-х кювет представляет собой стационарный настольный лабораторный прибор, состоящий из оптико-механического и электронного узлов, установленных в корпусе. Спектрофотометр ПЭ-5300ВИ с держателем 4-х кювет построен по однолучевой схеме. В нем используется монохроматор с дифракционной решеткой. В качестве источника излучения применена галогенная лампа, а в качестве приемника – кремниевый фотодиод. Вывод результатов измерений осуществляется на
жидкокристаллический графический индикатор.

На спектрофотометр ПЭ-5300ВИ установлен  трёхпозиционный кюветодержатель 24 мм (предусмотрено использование кювет из комплекта спектрофотометра КФК-3 с рабочей длиной кюветы до 100 мм) или четырёхпозиционный кюветодержатель для еврокювет шириной
12 мм, также возможна поставка держателей для виал (пробирок).

Особенности и преимущества спектрофотометра ПЭ-5300ВИ.

• ручная установка длины волны
• ручная компенсация темнового тока
• программное обеспечение для ПК в комплекте с возможностью автоматического обновления через интернет:
  а). количественный анализ (создание градуировок, автоматический расчёт квадрата коэффициента корреляции градуировочного уравнения, максимального значения среднеквадратического отклонения вычисляемой величины в процентах и максимальной ошибки вычисляемой величины в процентах по всем стандартным образцам, сохранение градуировок, выполнение измерений на основе сохраненных градуировок, автоматическая установка длины волны на приборе при выборе сохраненной градуировки, в процессе выполнения измерений для каждого образца автоматически рассчитывается его концентрация, а также среднее значение концентрации и сходимость в процентах для параллельных измерений, сохранение полученных данных, печать протокола в стандарте GLP)
  б). кинетический анализ (изменение оптической плотности в течение заданного периода времени)
  в). ввод данных в Excel
• возможность оперативно контролировать результат измерений с помощью набора из четырех контрольных светофильтров
• значение оптической плотности не зависит от положения кюветы в кюветодержателе
• возможность использования кювет с небольшой клиновидностью
• для удобства пользователя предусмотрена возможность расположения кювет в шахматном порядке без ухудшения метрологических характеристик
• повышенная точность и стабильность результатов измерений по сравнению с распространенными аналогами
• возможность измерения с высокой точностью оптической плотности жидкостей в виалах и пробирках (с дополнительным держателем)
• спектрофотометр ПЭ-5300ВИ превосходит аналоги UNICO 1200 (1201), LEKI SS1104, ПЭ-5300В, КФК-3 по ряду метрологических и эксплуатационных характеристик

Области применения спектрофотометра ПЭ-5300ВИ:

• контроль качества воды (питьевой, природной, сточной) на показатели фотометрическим методом: алюминий, аммоний, аммиак, бор, ванадий, висмут, железо, кадмий, карбамид, кобальт, кремний, марганец, медь, метанол, молибден, мутность, мышьяк, никель, нитраты, нитриты, олово, ПАВ, роданиды, ртуть, свинец, селена, серебро, сульфаты, фенолы, формальдегид, фосфаты, фосфор, фториды, ХПК, хром (VI), цветность, цианиды, цинк и др.
• контроль содержания химических веществ в почве на показатели фотометрическим методом:: азот общий, алюминий, аммоний, бериллий, бор, гумус, железо, кобальт, магний, марганец, медь, молибден, мышьяк, нитраты, органическое вещество, селен, сульфаты, фенолы летучие, формальдегид, фосфор, цинк, сера и др.
• контроль содержания химических веществ в атмосферном воздухе и выбросах в атмосферу на показатели фотометрическим методом: аммиак, марганец, никеля, формальдегида, фтористый водород, хлор, хром и др..
• контроль воздуха рабочей зоны на соответствие стандартам безопасности труда фотометрическим методом
• измерение в пищевых продуктах фотометрическим методом: железа, лактозы, лимонной кислоты, меди, мышьяка, нитратов, нитритов, нитратов, олова, сахара, сорбиновой кислоты, фосфора, никеля, белка в молоке и др.
• измерение в алкогольной продукции фотометрическим методом: альдегиды, железо, медь, метиловый спирт, сахар, сивушное масло, спирты высшие, цвет, эфиры сложные и др.
• измерение в кормах, комбикормах фотометрическим методом: железо, каротин, кобальт, марганец, медь, свинец, углеводы, фосфор, цинк
• определение концентрации свинца и железа в бензинах фотометрическим методом.
• биохимические анализы, например, такие как определение содержания в крови: трансиминаза, гемоглобин, К+, Na+, тимоловые, билирубин др.

Устройство спектрофотометра ПЭ-5300ВИ.

Спектрофотометр ПЭ-5300ВИ состоит из следующих основных частей (рис. 1):

1. галогенная лампа как источник света
2. монохроматор для выделения спектрального диапазона требуемых длин волн
3. кюветное отделение, служащее для размещения проб и калибровочных растворов
4. детектор для регистрации света и преобразования его в электрический сигнал
5. электроника, обеспечивающая проведение измерений и управление работой прибора
6. цифровой индикатор (дисплей) для отображения результатов измерений и вспомогательной информации

Принцип работы спектрофотометра ПЭ-5300ВИ.

Принцип действия спектрофотометра ПЭ-5300ВИ основан на сравнении светового потока Ф0, прошедшего через раствор сравнения (контрольный раствор, по отношению к которому производится измерение) и светового потока Ф, прошедшего через исследуемую среду.
Световые потоки Ф0 и Ф преобразуются фотоприемником в электрические сигналы I0 и I. Также измеряется Iт – сигнал от неосвещенного приемника. По величинам этих сигналов микропроцессором спектрофотометра рассчитывается и отображается на дисплее результат измерения в виде
коэффициента пропускания, оптической плотности или концентрации в зависимости от выбранного режима измерения.

Формулы, используемые при расчетах и обработке результатов измерений.

Коэффициент пропускания τ исследуемого раствора определяется как отношение потоков или сигналов по формулам:

Расчет концентрации по линейной зависимости по формуле Сx = Ax*K+B и квадратичной зависимости реализован в поставляемом с прибором программном обеспечении для персонального компьютера.

Описание кнопок и режимов индикации спектрофотометра ПЭ-5300ВИ.

Кнопка РЕЖИМ: производит переключение режимов.
Светодиод, загорающийся у одной из букв: A, T, C и F, показывает режим, в котором в данный мо
мент работает спектрофотометр:
А – определение оптической плотности D
Т – определение пропускания τ, %
С – определение концентрации
F – ввод коэффициента F

1 1 - ручка перемещения кювет
2 - крышка кюветного отделения
3 - панель управления
4 - ручка установки длины волны

Кнопка ▲ (0%Т): устанавливает «нулевой отсчёт» (компенсируются темновые токи).
Кнопка ▼ (0А/100%Т): устанавливает 100%Т или 0,000А, когда в отделении для проб находится раствор сравнения или ничего не установлено.
Кнопка ВВОД: в режимах A, T и C осуществляет пересылку на компьютер результатов, отображающихся на индикаторе. В режиме F прибор запоминает значение фактора и переводит прибор в режим расчета концентрации C, значение которой будет рассчитано по формуле Сx = Ax*F.

Необходимая длина волны устанавливается вращением ручки ДЛИНА ВОЛНЫ до совмещения в окне соответствующего деления шкалы с горизонтальной риской. Шкала отградуирована в нанометрах (нм).

Стандартная комплектация:

• спектрофотометр ПЭ-5300ВИ с держателем для 4 кювет шириной 10 мм (европейский стандарт) длиной 10 мм
• программное обеспечение
• контрольные светофильтры (4 шт в футляре)
• кювета стеклянная 10х10 мм (4 шт в футляре)
• адаптер-заглушка (3 шт)
• чехол для защиты от пыли
• кабель USB A - USB B для подключения к ПК
• запасная галогенная лампа
• паспорт и руководство по эксплуатации  с копией методики поверки
