Аппарат низкочастотной физиотерапии "Амплипульс-5" (электрофорез, амплипульстерапия, электростимуляция)

- Электропитание: переменный ток 220В/50Гц
- Количество каналов: 1
- Частота несущих колебаний синусоидальной формы: 5000±100 Гц
- Коэффициент гармоник напряжения несущих колебаний: не более 10 %
- Частота модулирующего напряжения синусоидальной формы (устанавливается дискретно): 10, 20,  30,  50, 80, 100 и 150 Гц
- Соотношение длительности серий и пауз: 1:1,5; 2:3; 4:6
- Относительная погрешность установки частоты модулирующих колебаний: не более 10 %
- Коэффициент гармоник модулирующего напряжения в диапазоне частот от 30 до 150 Гц: не более 10 %
- Коэффициент модуляции (устанавливается дискретно): 0, 25, 50, 75, 100 % и более 100 % (режим  перемодуляции)
- Абсолютная погрешность установки коэффициента модуляции:
   в пределах от 25 до 100 % - ± 15 %,
   в режиме перемодуляции паузы - от 20 до 40 % от периода  модулирующего напряжения
- Ток пациента устанавливается плавно в трех диапазонах:
   от 0 до 100 мА
   от 0 до 20 мА
   от 0 до 10 мА
- Процедурный таймер индицирует устанавливаемое и оставшееся время процедуры в пределах: от 1 до 99 минут
- Электробезопасность: класс защиты тип защиты: ІІ ВF
- Автоматическое выключение тока пациента по истечении установленного времени процедуры: наличие
- Точность счета времени процедуры: ±2 сек/мин
- Запаздывание автоматического выключения тока пациента относительно звукового сигнала: не более 15 сек
- Непрерывная работа: не менее 8 часов
- Потребляемая мощность: не более 55 ВА
- Средняя наработка на отказ: не менее 1500 ч
- Средний срок службы: не менее 5 лет
- Габариты аппарата: 330х325х224 мм
- Габариты в упаковке (ящик): 442х472х417 мм
- Габариты футляра для ЗИП: 260х360х101 мм
- Вес аппарата: 5,2 кг
- Вес аппарата с ЗИП: 8,3 кг
- Вес в упаковке (в ящике): 14 кг
- Страна производства: Россия
- Регистрационное удостоверение: наличие
- Гарантийный срок эксплуатации: 18 месяцев

Аппарат низкочастотный физиотерапевтический "Амплипульс-5"  предназначен для лечебного воздействия на организм человека модулированными синусоидальными токами звуковой частоты.

Категория пациентов: взрослые и дети (от 3 месяцев).
Воздействие: СМТ.

Аппарат "Амплипульс-5" предназначен для применения в физиотерапевтических кабинетах медицинских учреждений.

• электрофорез
• амплипульстерапия
• электростимуляция

Показания к применению:

• заболевания и травмы опорно-двигательного аппарата и костно-мышечной системы
• заболевания сердечно-сосудистой системы
• вегетососудистая дистония
• заболевания желучно-кишечного тракта
• урологические и гинекологические заболевания
• мочекаменная болезнь
• сексуальная дисфункция у мужчин, включая хронический простатит
• бронхиты
• бронхиальная астма
• сахарный диабет
• хронические запоры
• заболевание глаз и  ЛОР-органов и др.

Особенности аппарата "Амплипульс-5":

• пять видов лечебных воздействий
• цифровая индикация параметров процедуры
• три диапазона плавной регулировки тока пациента
• процедурный таймер
• автоматическое плавное выключение тока пациента по истечении времени процедуры

Все комплектующие выполнены из материалов, разрешенных в  медицинской практике.
Полностью укомплектован для лечения ряда заболеваний и выполнения различных процедур.
Аппарат "Амплипульс-5" выпускается в двух комплектациях: базовой и расширенной.

Аппарат "Амплипульс-5" обеспечивает следующие лечебные виды  воздействий (род работы):

• непрерывное воздействие  током  несущей  часто-ты  с возможностью выбора различных коэффициентов модуляции  и  модулирующей частоты
• прерывистое воздействие серий модулированных  колебаний с возможностью выбора частоты и коэффициента модуляции,  чередующихся с паузой
• непрерывное воздействие серий модулированных  колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с сериями немодулированных колебаний несущей частоты
• непрерывное воздействие серий модулированных  колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с сериями модулированных колебаний частотой 150 Гц
• прерывистое воздействие серий модулированных  колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с сериями модулированных колебаний частотой 150 Гц и паузой

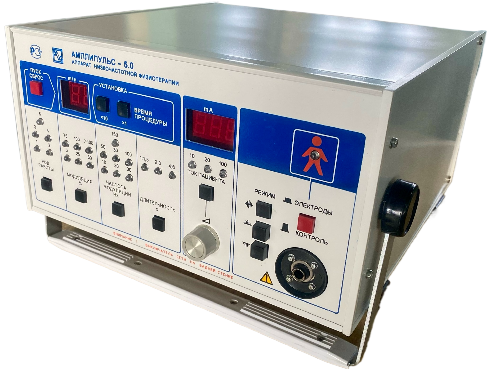

Конструкция аппарата "Амплипульс-5"

Аппарат "Амплипульс-5" выполнен в малогабаритном корпусе настольно-переносного исполнения «Надел-75А».
Аппарат "Амплипульс-5" состоит из двух боковых литых кронштейнов, соединенных между собой передней и задней панелями.
Снизу и сверху аппарат закрывается крышками, а сбоку стенками.
Для переноски аппарата предусмотрена ручка, закрепленная через боковые стенки на кронштейнах. Основные элементы электрической схемы расположены на печатных платах.

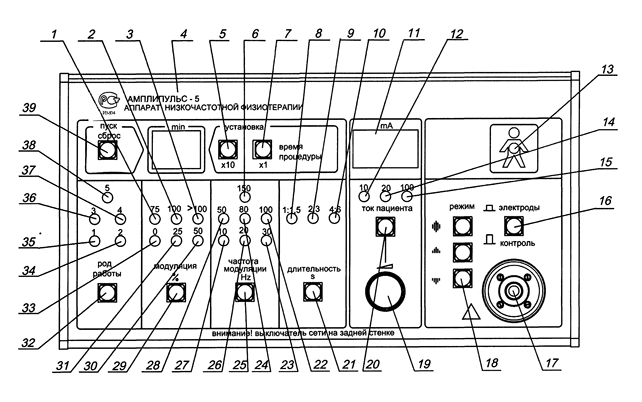

1,2,3,30,31,33 – светоизлучающие индикаторы – индикация включенного значения коэффициента модуляции, %;
4  – цифровое табло «min» отображающее время процедуры;
5 – кнопка «х10» - установка десятков минут времени процедуры;
6,22.23,24,26,27,28 – светоизлучающие индикаторы – индикация включенного значения частоты модуляции;
7 – кнопка «х1» - установка единиц минут времени процедуры;
8,9,10 – светоизлучающие индикаторы – индикация включенного значения длительности серий и пауз;
11 – цифровое табло «mA» - индикация величины установленного тока  пациента;
12,14,15 – светоизлучающие индикаторы – индикация включенного диапазона тока пациента;
13 – светоизлучающий индикатор – индикация подключения пациента;
16 – кнопка ЭЛЕКТРОДЫ-КОНТРОЛЬ – подключение цепи пациента;
17 – выходной разъем аппарата – подключение кабеля пациента;
18 – кнопочный переключатель РЕЖИМ – выбор режима воздействия;
19 – ручка «        » - регулятор тока пациента;
20 – кнопка ТОК ПАЦИЕНТА – установка диапазона тока пациента;
21 – кнопка ДЛИТЕЛЬНОСТЬ S – установка длительности серий и пауз;
25 – кнопка ЧАСТОТА МОДУЛЯЦИИ Hz – установка частоты модуляции;
29 – кнопка МОДУЛЯЦИЯ % - установка коэффициента модуляции;
32 – кнопка РОД РАБОТЫ – установка видов воздействия;
34,35,36,37,38 – светоизлучающие индикаторы – индикация включенного рода работы;
39 – кнопка    - начало отсчета времени процедуры.

На передней панели аппарата расположена плата устройства синтезирующего (А1), на которой установлены почти все  органы управления и индикации. Плата устройства синтезирующего (А1) соединяется с усилителем мощности (А2) с помощью ленточного кабеля. Орган регулировки тока пациента расположен непосредственно на передней панели.

Элементы цепи пациента установлены на отдельном корпусе, выполненном   из   изолированного  материала, что соответствует требованиям электробезопасности. Этот корпус установлен на передней панели с внутренней стороны, но к которому из элементов цепи пациента имеется доступ через отверстия в передней панели, поэтому они могут быть легко заменены без снятия пластмассового корпуса.
Затем вся панель закрывается металлическим шильдиком.

Блок питания входит в состав аппарата и не выделен в самостоятельную конструкцию. Стабилизаторы напряжения расположены на печатной плате блока А2. Остальные элементы блока питания расположены в задней части аппарата на скобе и частично на задней стенке.
Сетевая цепь выполнена в виде специальной колодки, расположенной на задней стенке, которая отвечает всем требованиям электробезопасности.
Для разборки аппарата необходимо снять ручку, затем боковые стенки, а потом верхнюю и нижнюю крышки. При этом открывается доступ ко всем элементам схемы.
Сборка аппарата производится в обратном порядке.

Расположение органов управления, подключения и индикации

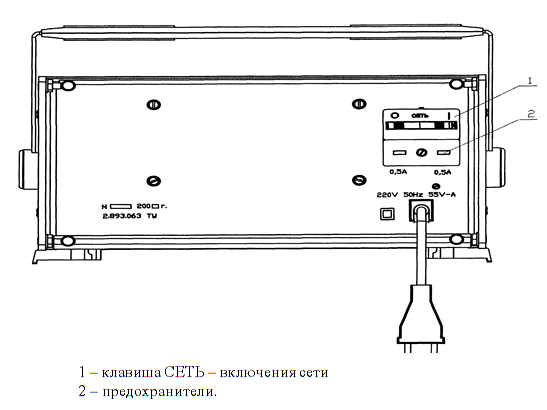

Органы  управления и подключения расположены на передней панели и задней стенке аппарата. Внешний вид передней панели приведен на рисунке выше, внешний вид задней стенки

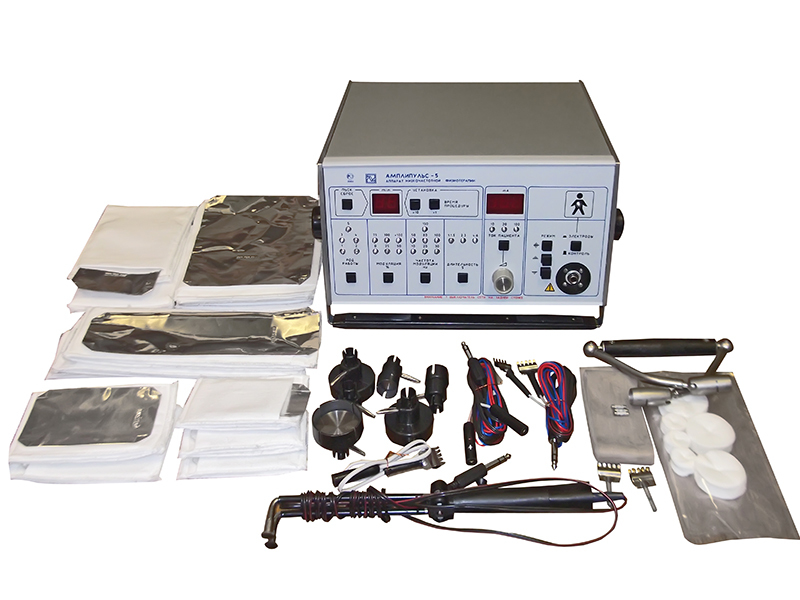

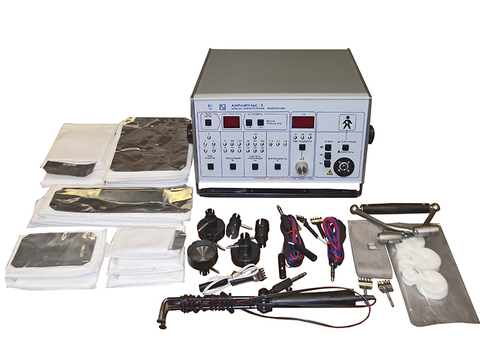

Комплект запасного имущества аппарата уложен в футляр.

Комплект поставки:

Аппарат низкочастотной физиотерапии «АМПЛИПУЛЬС-5» - 1 шт
- Комплект запасного имущества:
- электрод-прерыватель с кабелем - 1 шт
- кабель для присоединения пластинчатых электродов - 1 шт
- кабель для осуществления перехода с круглого электрода  на пластинчатый - 1 шт (доп опция)
- электрод пластинчатый 250×70×0,5 мм - 2 шт
- электрод пластинчатый 200×150×0,5 мм - 2 шт
- электрод пластинчатый 150×100×0,5 мм - 2 шт
- электрод пластинчатый 125×80×0,5 мм - 2 шт
- электрод пластинчатый 100×60×0,5 мм - 2 шт
- подушка 270×90 мм - 2 шт
- подушка 220×170 мм - 2 шт
- подушка 170×120 мм - 2 шт
- подушка 145×100 мм - 2 шт
- подушка 120×80 мм - 2 шт
- ремень резиновый - 2 шт
- футляр - 1 шт
- вставка плавкая ВП-1 0,5А 250 В - 4 шт
- паспорт - 1 шт
- ящик - 1 шт

Дополнительная комплектация (по требованию заказчика):

- держатель для круглых электродов - 1 шт
- электрод Ø50 - 3 шт
- электрод Ø20 - 3 шт
- кабель для присоединения круглых электродов - 1 шт
- подушка для круглого электрода - 3 шт
- подушка для круглого электрода - 3 шт
- пружина - 2 шт
