Электрокардиограф ЭК3ТЦ-3/6-04 «Аксион» 3/6 канальный
- Описание
- Отзывы (0)
Комплектация по запросу (прайс):
- ЭК3ТЦ-3/6-04— 12 канальный (Обеспечивает синхронный съем 12 общепринятых отведений, отведений по Кабрера, 3 отведений по Нэбу с возможностью печати 3/4/6/12 отведений на встроенном принтере и 1/3/6/12 отведений на внешнем принтере) - 96.200 рублей.
- ЭК3ТЦ-3/6-04— 12 канальный (Обеспечивает синхронный съем 12 общепринятых отведений, отведений по Кабрера, 3 отведений по Нэбу с возможностью печати 3/4/6/12 отведений на встроенном принтере и 1/3/6/12 отведений на внешнем принтере + функция автоматического построения синдромального заключения) - 112.100 рублей.
- ЭК3ТЦ-3/6-04— 12 канальный (Обеспечивает синхронный съем 12 общепринятых отведений, отведений по Кабрера, 3 отведений по Нэбу с возможностью печати 3/4/6/12 отведений на встроенном принтере и 1/3/6/12 отведений на внешнем принтере + функция передачи ЭКГ по сети GSM) - 106.200 рублей.
- ЭК3ТЦ-3/6-04— 12 канальный (Обеспечивает синхронный съем 12 общепринятых отведений, отведений по Кабрера, 3 отведений по Нэбу с возможностью печати 3/4/6/12 отведений на встроенном принтере и 1/3/6/12 отведений на внешнем принтере + функция передачи ЭКГ по сети GSM + функция автоматического построения синдромального заключения) - 128.500 рублей.
------------------------------------------------------------------------------------------------------

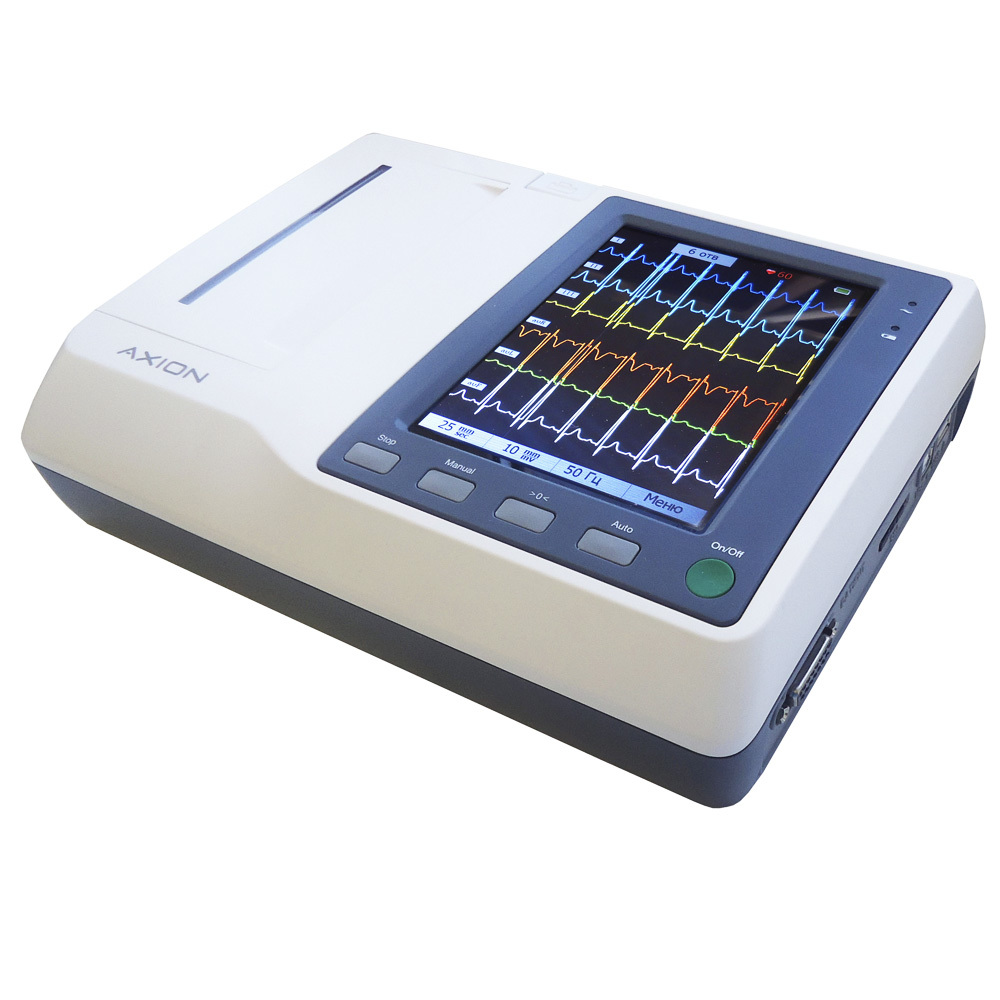

Электрокардиограф трех/шестиканальный ЭКЗТЦ-3/6-04 "Аксион" с микропроцессорным управлением, автоматической обработкой ЭКГ и передачей по каналам связи предназначен для измерения и графической регистрации биоэлектрических потенциалов сердца при диагностике состояния сердечно-сосудистой системы человека в медицинских учреждениях, в медпунктах организаций и при оказании медицинской помощи на дому, в автомобилях скорой медицинской помощи.
Обеспечивает съем ЭКГ с одновременной регистрацией 3/6/12 общепринятых отведений, отведений по Кабрера и 3 отведений по Нэбу с возможностью печати 3/4/6/12 отведений на встроенном принтере (12 каналов поперек термобумаги) и 1/3/6/12 отведений на внешнем принтере.
Имеется функция передачи ЭКГ по сети GSM + функция автоматического построения синдромального заключения.
Встроенное программное обеспечение (ПО) является неотъемлемой частью электрокардиографа, устанавливается только в заводских условиях в процессе изготовления прибора и отдельно потребителю не поставляется.
Интерфейсом взаимодействия ПО с оператором являются лишь кнопки управления электрокардиографа, а также дисплей и световые индикаторы, расположенные на лицевой панели прибора, работа с которыми подробно описана в Руководстве по эксплуатации электрокардиографа, поэтому отдельно руководство по эксплуатации ПО не поставляется.
| Характеристика | Параметр |
| ОБРАБОТКА | |
| Частота дискретизации ЭКГ-сигнала | 4 кГц /канал |
| Диапазон входных напряжений | от 0,03 до 10 мВ |
| Погрешность измерения напряжения в диапазоне - от 0,05 до 0,5 мВ - от 0,5 до 10 мВ |
±25 мкВ ±5 % |
| Разряднооть АЦП | 24 бит |
| Диапазон измерения ЧСС | от 30 до 300 уд/мин. |
| Подавление синфазной помехи | не менее 100 дБ |
| Скорость движения носителя записи | 5; 10; 12,5; 25 и 50 мм/с |
| Чувствительность | 2,5; 5; 10; 20 и 40 мм/мВ |
| Диапазон регистрируемых частот | от 0,05 до 150 Гц |
| ДИСПЛЕЙ | |
| Разрешение дисплея | 640х480 пикселей |
| Количество отведений на дисплее | 3/6/12 |
| Размер экрана цветното сенсорного TFT дисплея | 14 см по диагонали (5,7’’) |
| Вывод на экран | Виртуальная алфавитно-цифровая клавиатура |
| ЭЛЕКТРОПИТАНИЕ | |
| Сеть переменного тока напряжением | 220В ± 22В/50 Гц |
| От сменной аккумуляторной батареи напряжением | не более 15 ВА |
| От бортовой сети автомобиля напряжением | от 10,5 до 15 В |
| Количество зарегистрированных на термобумаге ЭКГ от полностью заряженной аккумуляторной батареи | не менее 100 |
| Время заряда аккумуляторной батареи | не более 5 ч |
| Типовое время работы в режиме мониторинга | 6 ч |
| Тип батареи | Перезаряжаемая литий-ионная |
| РЕГИСТРАТОР | |
| Носитель записи | Термобумага шириной 112 мм, рулон или пачка Z-сложение |
| Распечатка данных | тип программы, версия, дата и время, скорость движения бумаги, чувствительность, название отведения, состояние фильтров |
| Принтер | встроенный |
| Термопринтер, разрешение по вертикали/горизонтали | 8/16 точек на мм |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Температура при эксплуатации при транспортировании |
от 10 до 400С от -20 до +500С |
| Влажность | не более 95% |
| Давление | от 84 до 107 кПа |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Встроенная память | до 100 ЭКГ |
| Внешняя память | внешняя flash-память до 16 Гб, карта памяти типа microSD до 16 Гб |
| Регистрация ЭКГ в 12 общепринятых отведениях и возможных дополнительных | Стандартная последовательность Кабрера, по Небу, по выбору пользователя |
| Время регистрации в автоматическом режиме | 3, 4, 6, 8, 10, 16 сек или 4 RR-интервала |
| Автоматическое измерение элементов ЭКГ | 9 параметров |
| Автоупреждение при записи | 1, 2, 3 сек |
| Старт по таймеру | от 1 до 90 мин. |
| Степень защиты от поражения электрическим током | CF |
| Класс защиты от поражения электрическим током | 1 |
| Габаритные размеры, ДхШхВ | 265х195х70 мм |
| Масса | не более 1,5 кг |
Функции электрокардиографа трех/шестиканального ЭК3ТЦ-3/6-04 "Аксион" с функцией GSM
Встроенное ПО обеспечивает выполнение электрокардиографом следующих основных функций:
- Автоматическое построение синдромального заключения (Опция)
- Передача ЭКГ по каналу GSM (Опция)
- Определение кардиостимулятора
- Автоматическое измерение амплитудно-временных параметров ЭКГ
- Построение типичных кардиоциклов
- Передача ЭКГ на ПК (USB)
- Автоматическое выключение прибора
- Ввод данных пациента и информации о ЛПУ
- Автоматическая регистрация при обнаружении аритмии
- Построение ритмограммы, гистограммы, скаттерограммы при мониторировании сердечного ритма
- Защита от дефибрилляции
- Звуковая индикация сердечного ритма
- Регулировка уровня звуковых сигналов
- Световая индикация питания сети переменного тока, заряда аккумулятора, состояния фильтров, нарушения контакта электродов, отсутствия термобумаги
- Синхронная регистрация в автоматическом режиме
- Автоматический и ручной режим работы
- Фильтры ЭКГ-сигнала: сетевых помех, антитреморный, дрейфа
- Печать координатной сетки
- Подключение внешней АТ-клавиатуры и лазерного принтера
- Защита от поражения электрическим током — класс I, тип GF
Комплектация
- Электрокардиограф

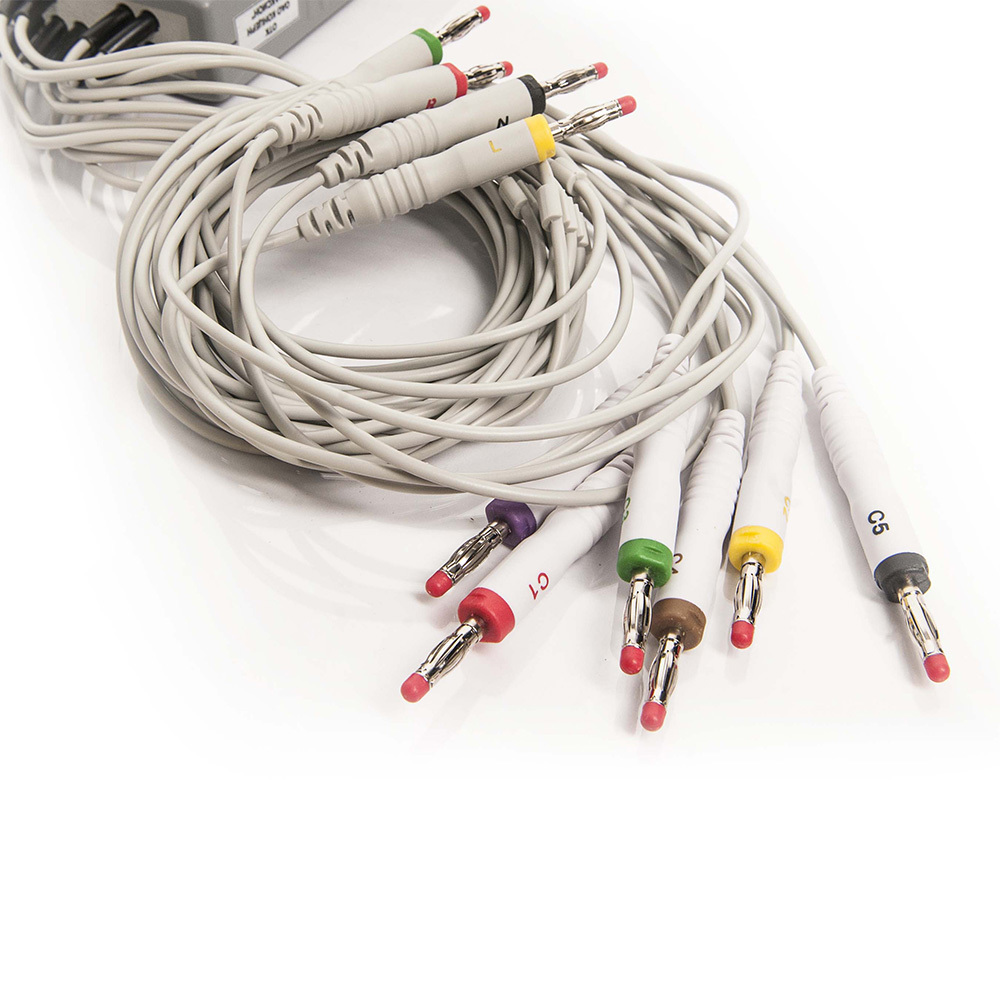

- Кабель пациента
- Сетевой шнур питания

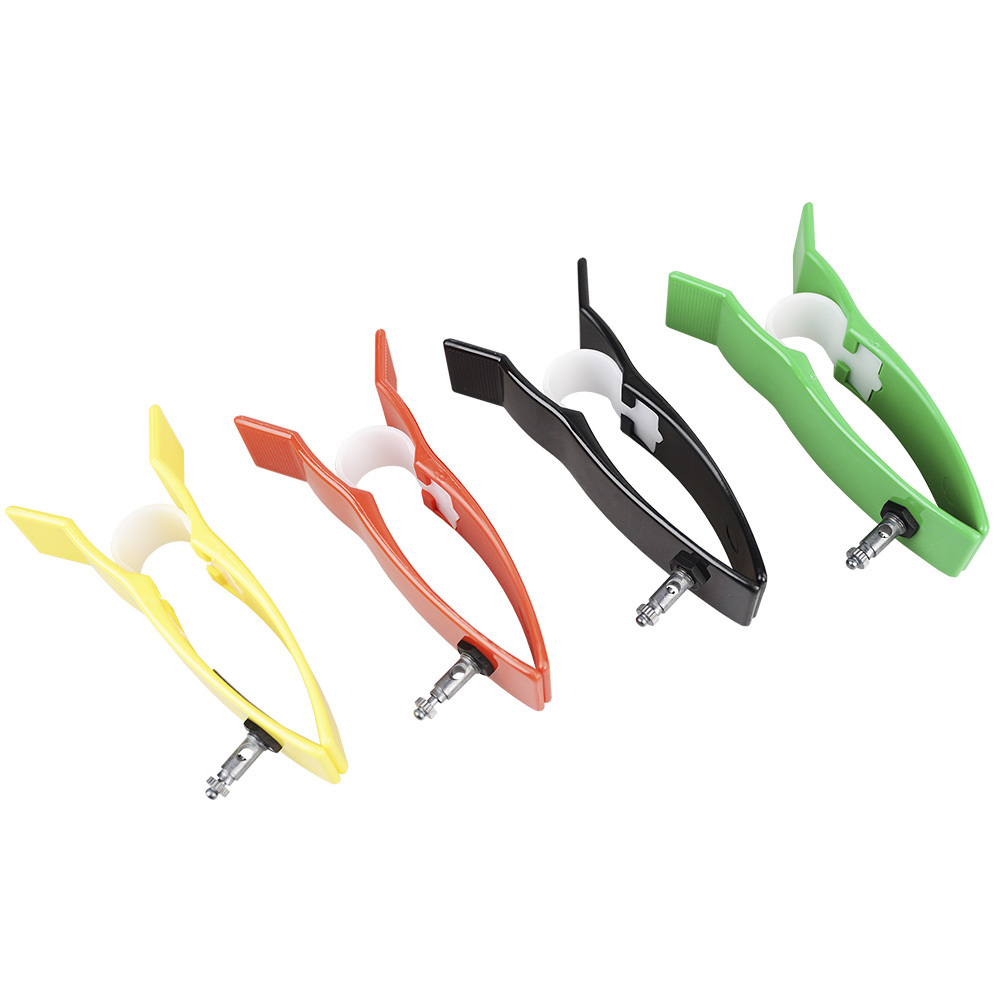

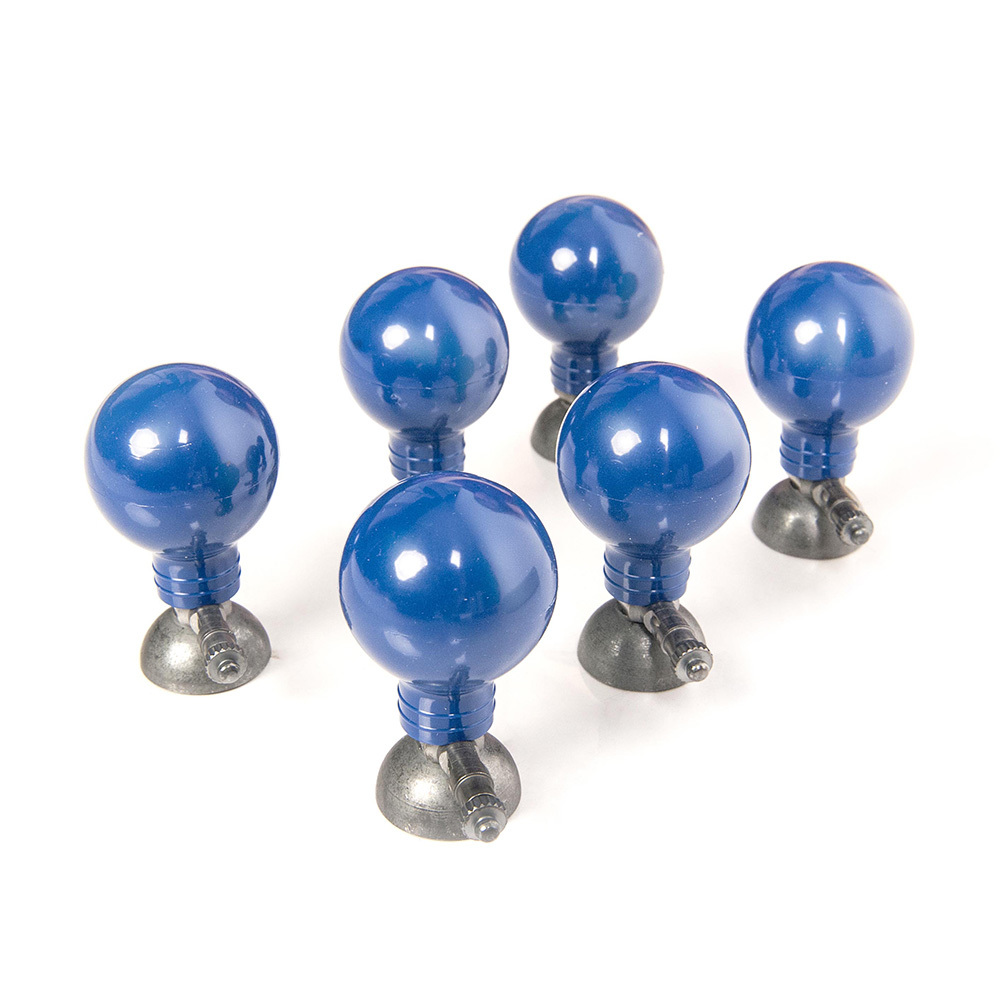

- Комплект многоразовых электродов

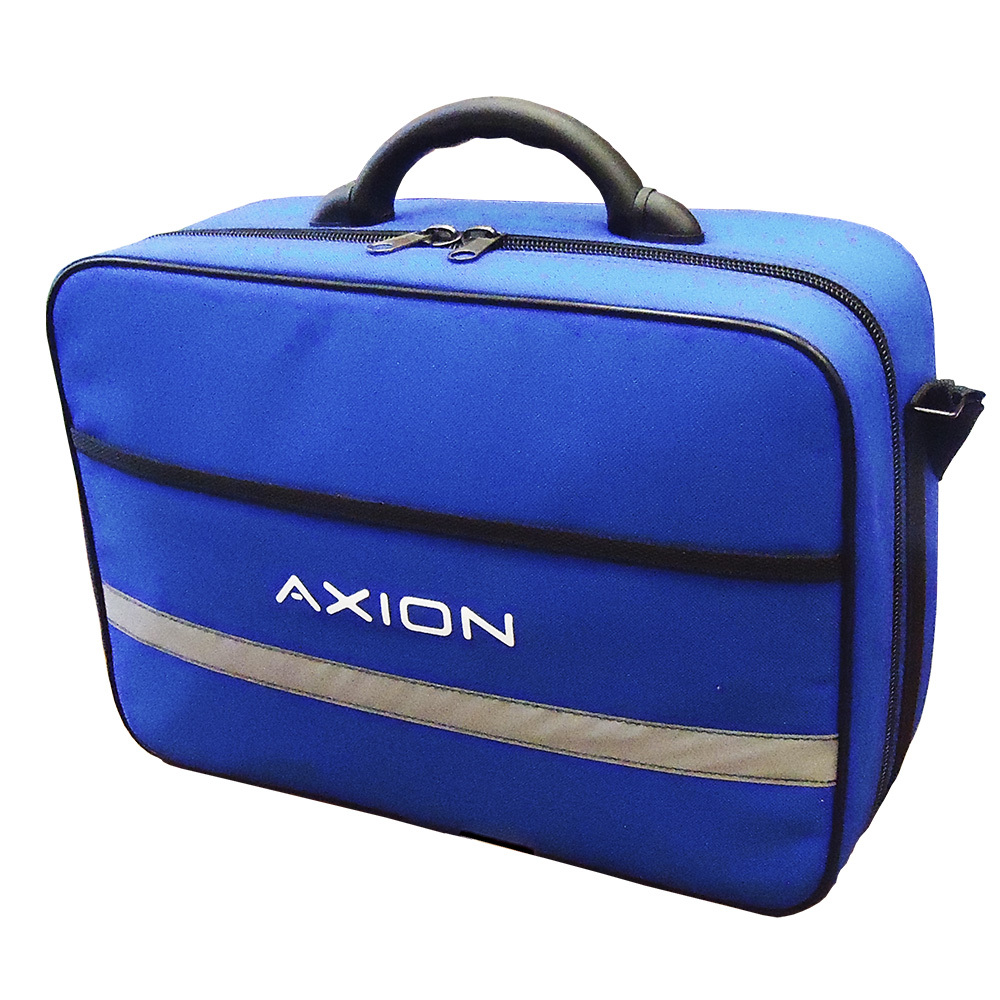

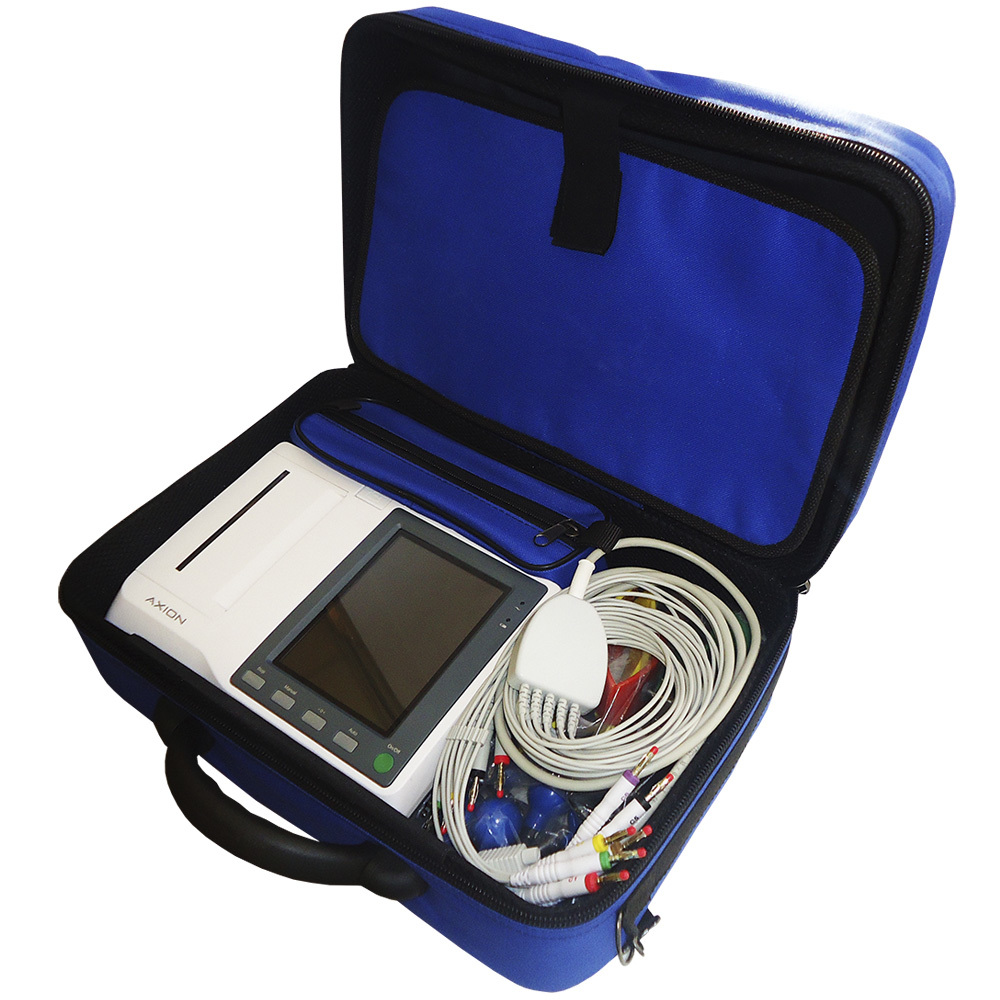

- Сумка-футляр для транспортирования
- Комплект эксплуатационной документации
- Стартовый комплект расходных материалов (2 рулона термобумаги)
