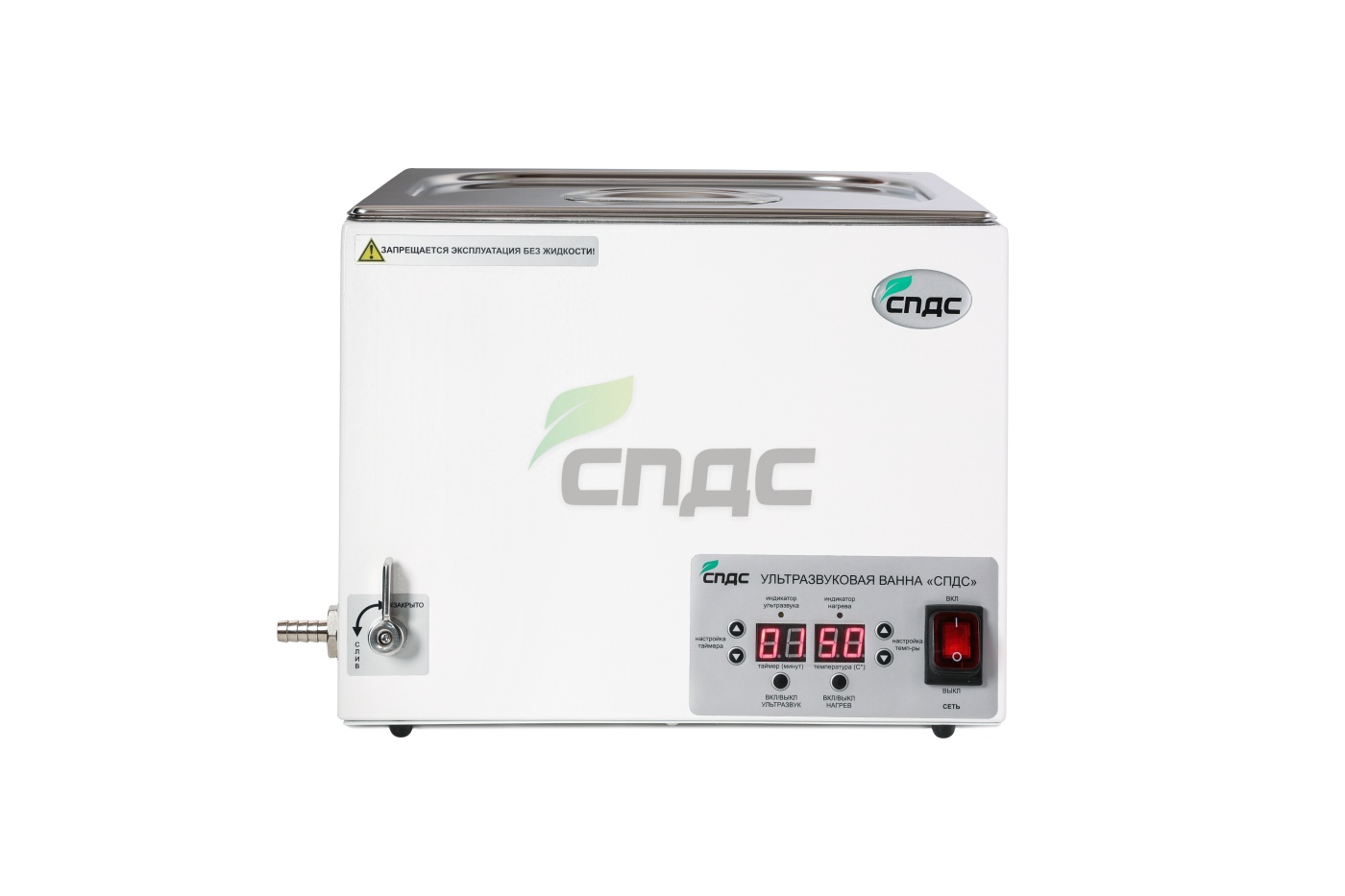

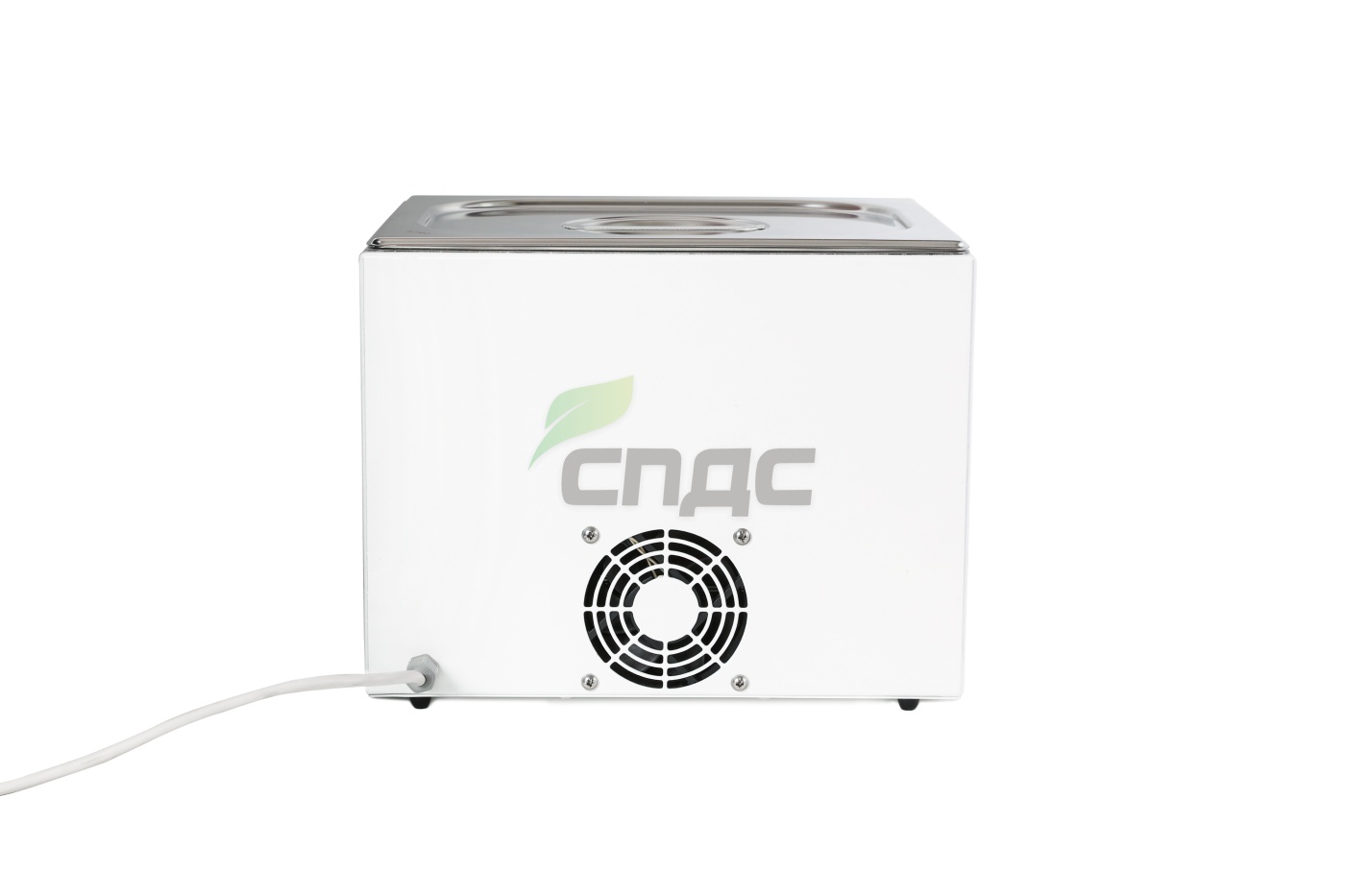

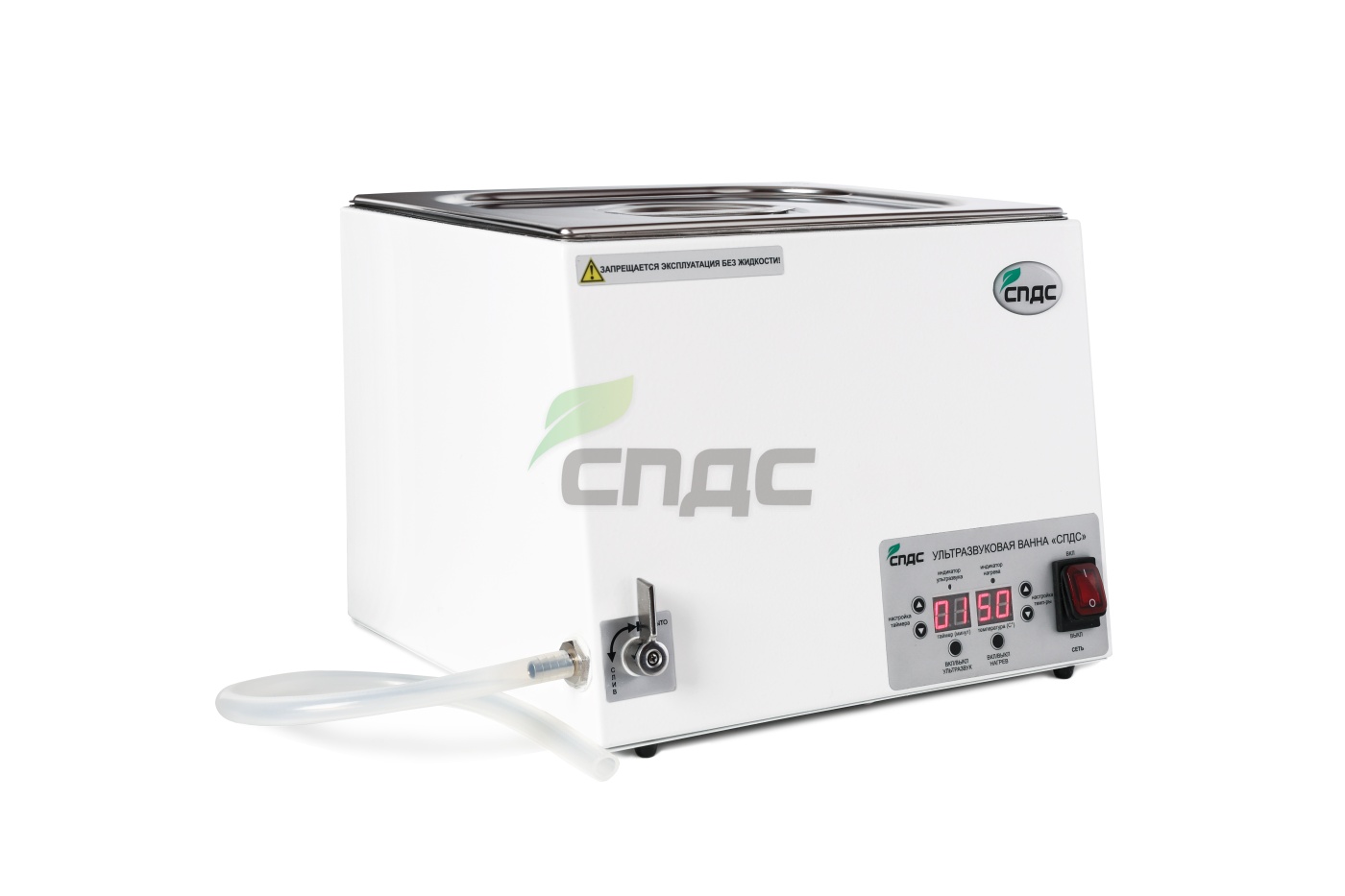

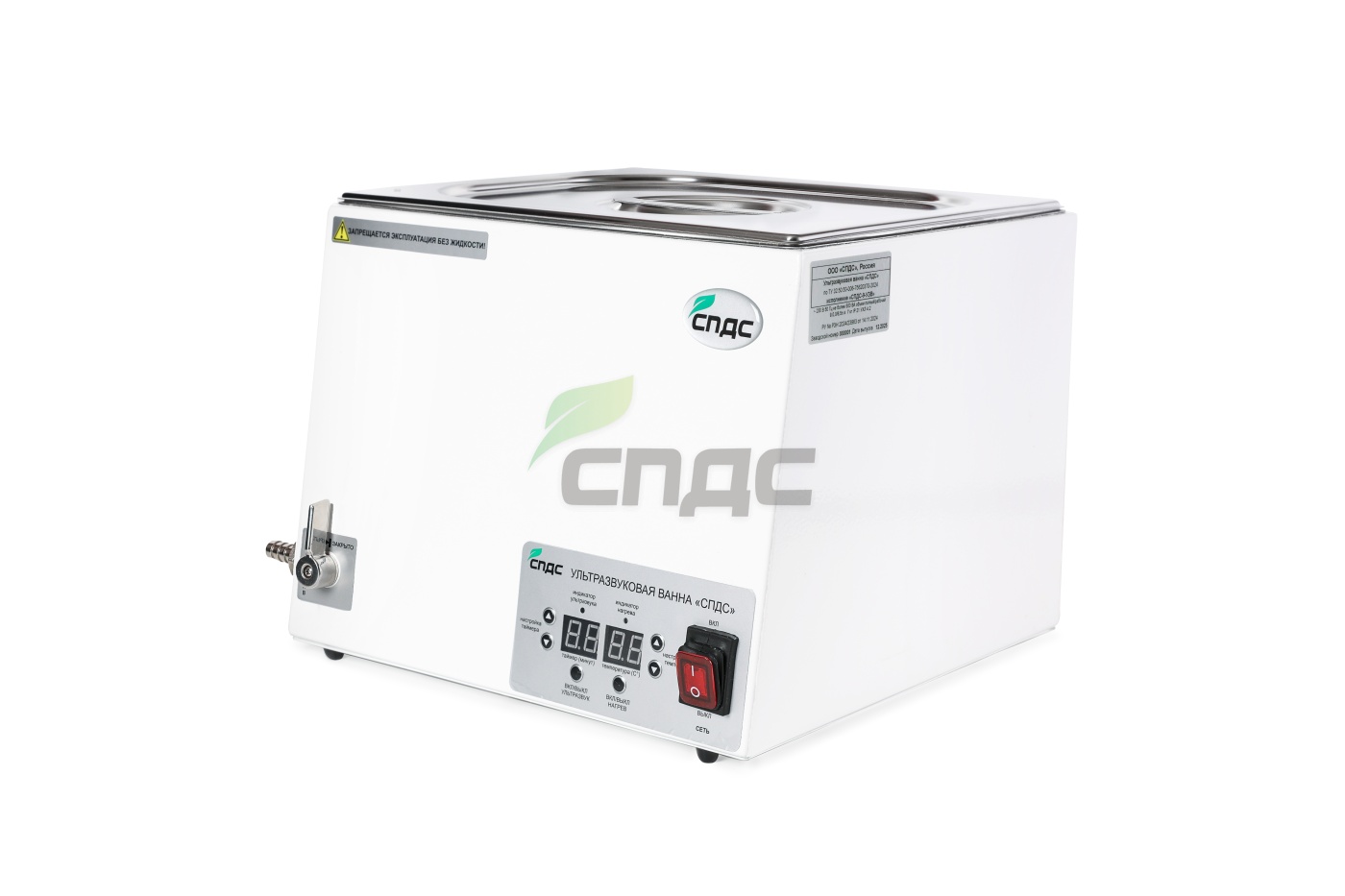

Ванна ультразвуковая «СПДС - 9 - УЗВ»

- Объем: не более 9 л
- Рабочий объем ванны: не более 6,5 л
- Материал корпуса: металл с защитно-декоративным эпоксиполиэфирным покрытием
- Материал решетки: нержавеющая сталь
- Мощность: не более 500 ВА
- Кол-во УЗ-преобразователей: 2 шт
- Рабочая частота ультразвукового преобразователя: 40±2 кГц
- Средняя наработка на отказ: не менее 1500 часов
- Время выхода на рабочий режим: не более 1 мин
- Повторно-кратковременный режим работы: в течение 8 ч
- Допустимая нагрузка: 20 Н
- Доступный диапазон времени работы ванн: 1 – 60 мин
- Доступный диапазон регулировки температуры: 10 – 50 ºС

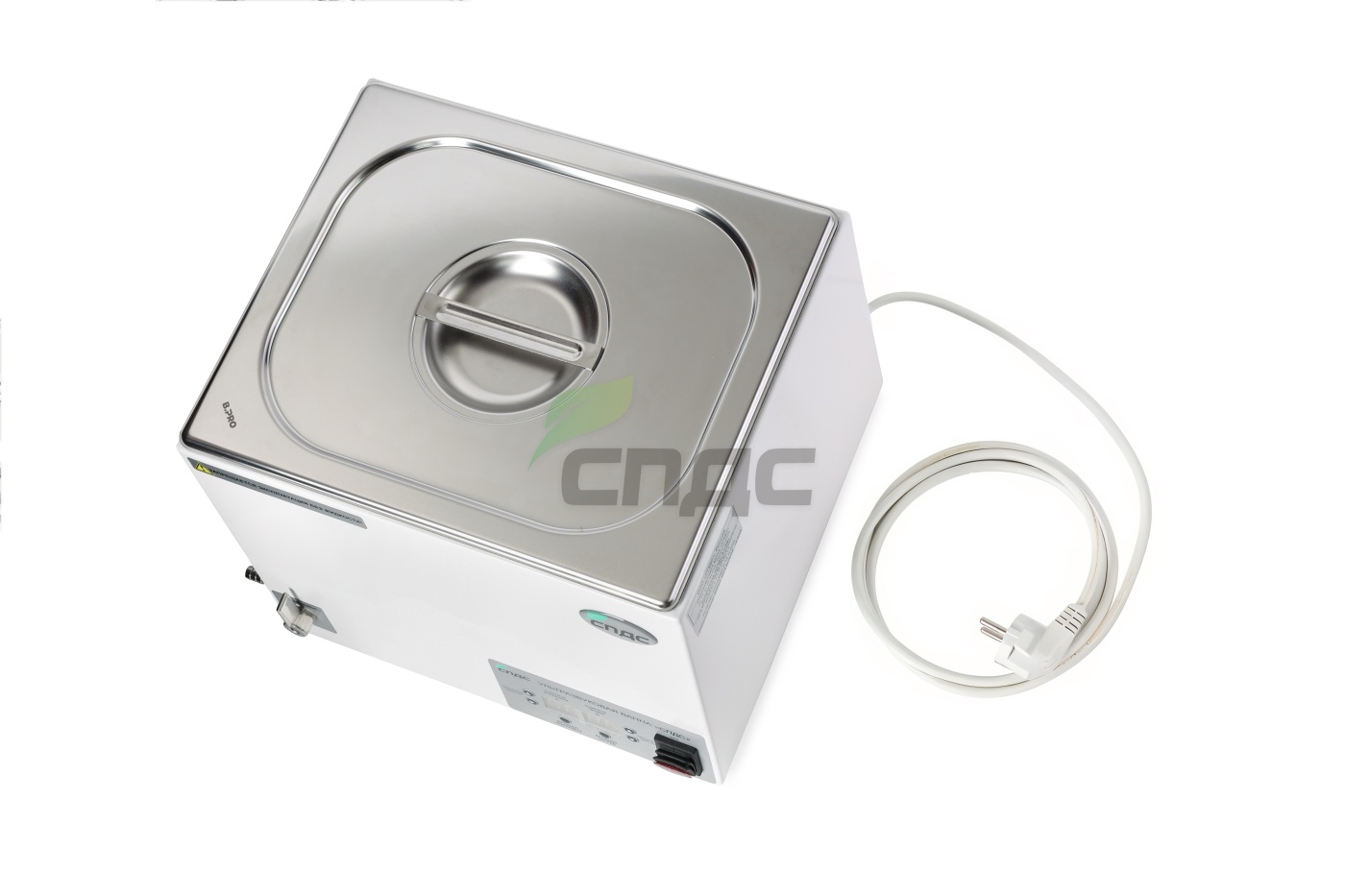

- Крышка рабочей емкости: съемная
- Габариты (ШхГхВ): 355х345х260 мм
- Габаритные размеры рабочей емкости: 300х240х150 мм
- Габариты в упаковке: 370х345х285 мм
- Вес: 6,5 кг
- Вес в упаковке: 7,5 кг
- Страна производства: Россия
- Регистрационное удостоверение: наличие
- Декларация о соответствии: наличие
- Гарантийный срок: 12 месяцев
- Средний срок службы: е менее 5 лет

Ванна ультразвуковая «СПДС - 9 - УЗВ» предназначена для предстерилизационной очистки от: белковых, жировых, механических загрязнений, остатков лекарств и инъекционных препаратов, дезинфекции медицинских инструментов, эндоскопов и их составных частей, комбинированным воздействием моющего рабочего раствора и ультразвуковой кавитации на обрабатываемые поверхности.

Ванна ультразвуковая «СПДС - 9 - УЗВ» может использоваться в операционных, перевязочных, процедурных, смотровых кабинетах, стоматологии, гинекологии, косметологии и других подразделениях ЛПУ, где проводятся медицинские манипуляции с использованием медицинских инструментов; а также в клинических и бактериологических лабораториях.

Принцип действия ванны ультразвуковой «СПДС - 9 - УЗВ».

Принцип действия основан на преобразовании электрической энергии в высокочастотные механические колебания ультразвуковой частоты, передающиеся от диафрагмы пьезокерамического преобразователя (излучателя), установленного на дне ёмкости ванны, от которой эти колебания передаются в моющий рабочий раствор, для получения эффекта кавитации.
Действие ультразвука в основном сказывается на ускорении процесса растворения загрязнений в моющем рабочем растворе, доставке свежих порций моющего раствора к загрязнённым поверхностям и удалении отделившихся частиц загрязнений из зоны очистки. Количество пьезоэлектрических преобразователей излучателей варьируется в зависимости от исполнения ванны ультразвуковой.

Особенности и преимущества ванны ультразвуковой «СПДС - 9 - УЗВ».

• Электронный блок с цифровым таймером для установки времени ультразвуковой обработки
• Функция контроля и поддержания температуры моющего раствора
• Металлический корпус с защитно-декоративным эпоксиполиэфирным покрытием и интегрированной рабочей ёмкостью из нержавеющей стали
• Повторно-кратковременный режим работы в течение 8 часов
• Система удаления раствора из рабочего объема
• Удобная корзинка для размещения инструмента.

Ванна ультразвуковая «СПДС - 9 - УЗВ» состоит из:

• металлического корпуса с интегрированной рабочей ёмкостью из нержавеющей стали
• крышки рабочей ёмкости, съемной или несъёмной, в зависимости от исполнения ванны
• электротехнической части
• панели управления

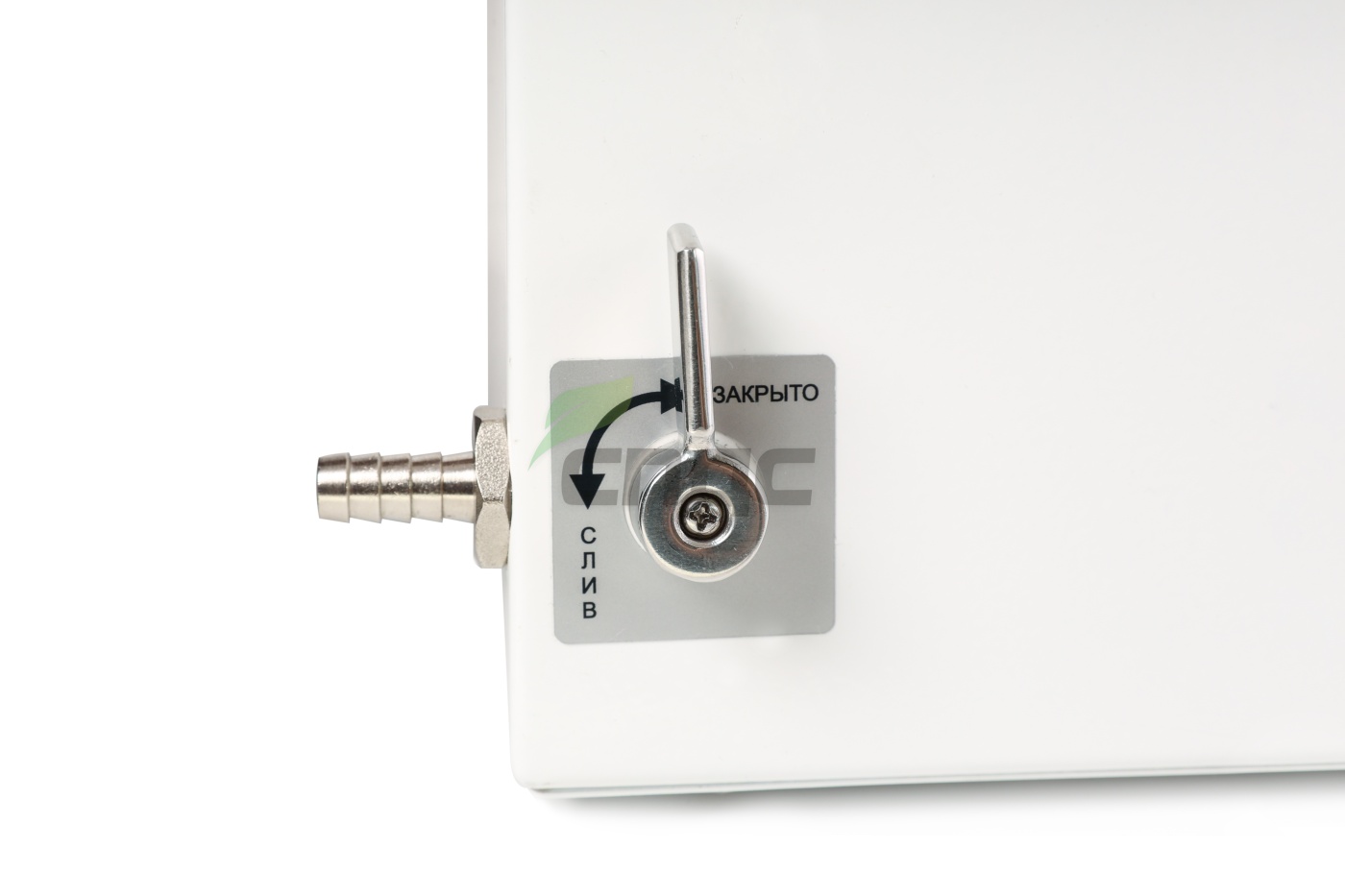

• дренажного вентиля

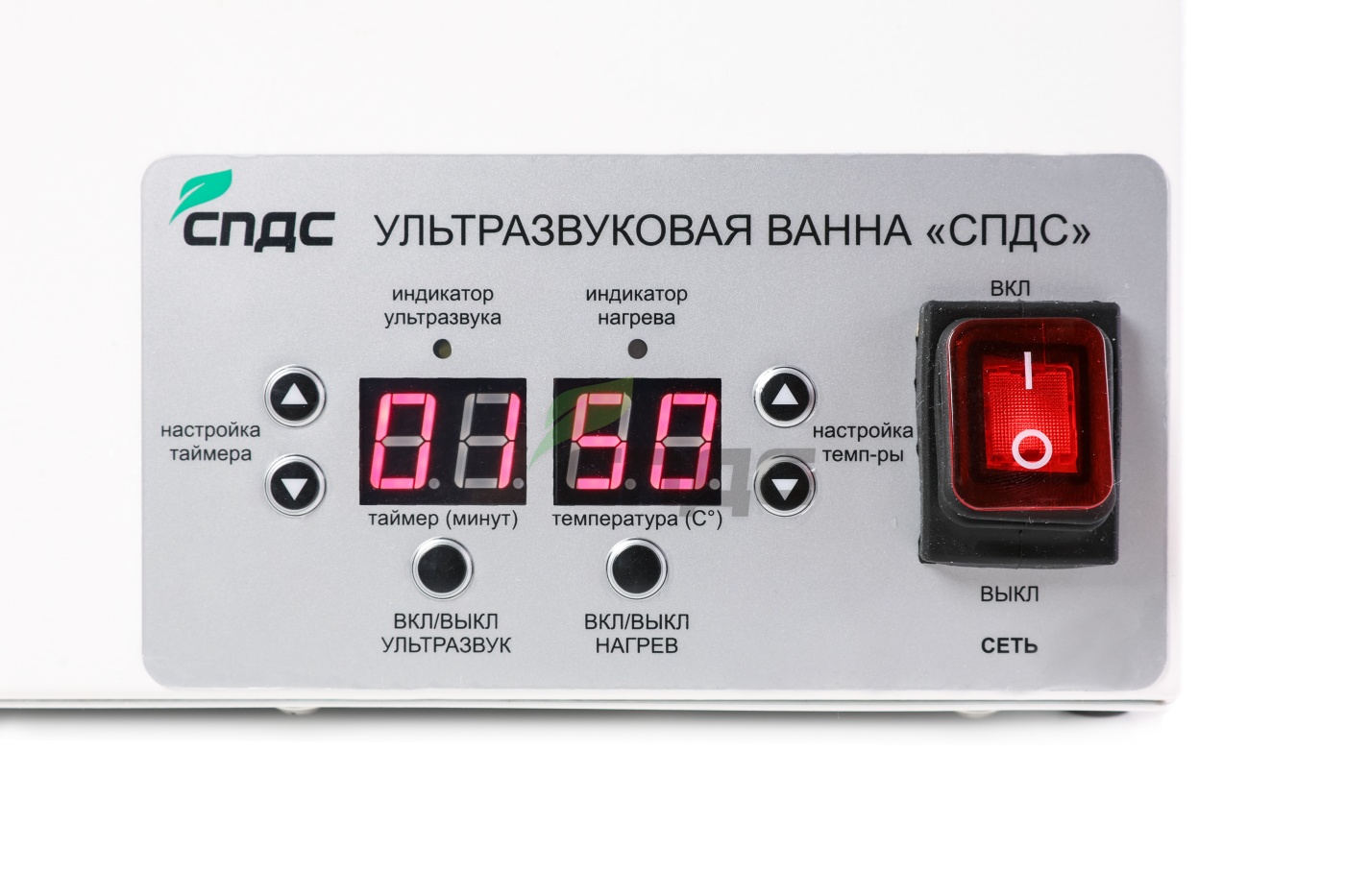

Панель управления ванны ультразвуковой «СПДС - 9 - УЗВ».

1. Настройка таймера увеличение - кнопки, управляющие уменьшением и увеличением значения заданного времени работы ультразвуковой очистки;

2. Настройка таймера уменьшение - кнопки, управляющие уменьшением и увеличением значения заданного времени работы ультразвуковой очистки;

3. Индикатор ультразвука - индикатор, оповещающий о запуске функции ультразвуковой очистки;

4. Экран показаний таймера - экран, отображающий заданное время ультразвуковой очистки и остаток времени до его окончания в минутах;

5. Индикатор нагрева - индикатор, оповещающий о запуске функции нагрева рабочего раствора; Зеленый цвет индикатора - режим контроля температуры, красный цвет - режим включенного состояния нагревателя.

6. Экран показаний нагрева - экран, отображающий заданное и текущее значение температуры в градусах Цельсия;

7. Настройка нагрева увеличение - кнопки, управляющие уменьшением и увеличением значения заданного значения температуры рабочего раствора;

8. Настройка нагрева уменьшение - кнопки, управляющие уменьшением и увеличением значения заданного значения температуры рабочего раствора;

9. Клавиша переключателя «Сеть» - клавишный переключатель рабочего напряжения с индикацией включенного состояния;

10. Управление нагревом - кнопка включения и отключения режима поддержки температура рабочего раствора;

11. Управление ультразвуком - кнопка включения и отключения режима ультразвуковой очистки.

Инструкция по использованию Ванны ультразвуковой «СПДС - 9 - УЗВ».

1. Настройка ультразвуковой очистки:

• Выберите время экспозиции кнопками «Настройка таймера увеличение и уменьшение»
• Минимальное значение — 1 минута, максимальное — 60 минут;
  Шаг настройки — 1 минута
• После нажатия кнопки «Управление ультразвуком» включается индикатор ультразвука, и экран показывает остаток времени до автоматического отключения
• При необходимости режим можно прервать повторным нажатием кнопки «Управление ультразвуком»

2. Настройка температуры нагрева:

• Выберите значение температуры кнопками «Настройка нагрева увеличение и уменьшение»
• Минимальная температура — 10 °С, максимальная — 50 °С
• При нажатии кнопки «Управление нагревом» включается нагреватель, и индикатор нагрева загорается красным цветом
• Ванна работает в режиме контроля температуры (зелёный цвет индикатора нагрева), если температура выше установленной

3. Включение и отключение:

• Используйте переключатель «Сеть» для включения и отключения питания ванны
• Светящаяся клавиша переключателя указывает на наличие напряжения 230 В

4. Подключение к сети:

• Подключите ванну к стационарной сети питания с помощью сетевого шнура с вилкой типа EU
• Наличие рабочего заземляющего контура обязательно

5. Рекомендации по использованию:

• Укладывайте инструменты так, чтобы рабочий раствор имел доступ ко всем сторонам и полостям
• Ознакомьтесь с рекомендациями производителя обрабатываемого инструмента и применяемого рабочего раствора
• Используйте моющие растворы с пеногасителем в составе концентратов

Комплект поставки Ванны ультразвуковой «СПДС – 9 - УЗВ».

- Ультразвуковая ванна «СПДС – 9 - УЗВ» - 1 шт
- Крышка ёмкости ванны - 1 шт
- Шланг дренажный ванны - 1 шт
- Руководство по эксплуатации. Паспорт - 1 шт
- Запасные части:
   вставка плавкая (предохранитель) - 2 шт

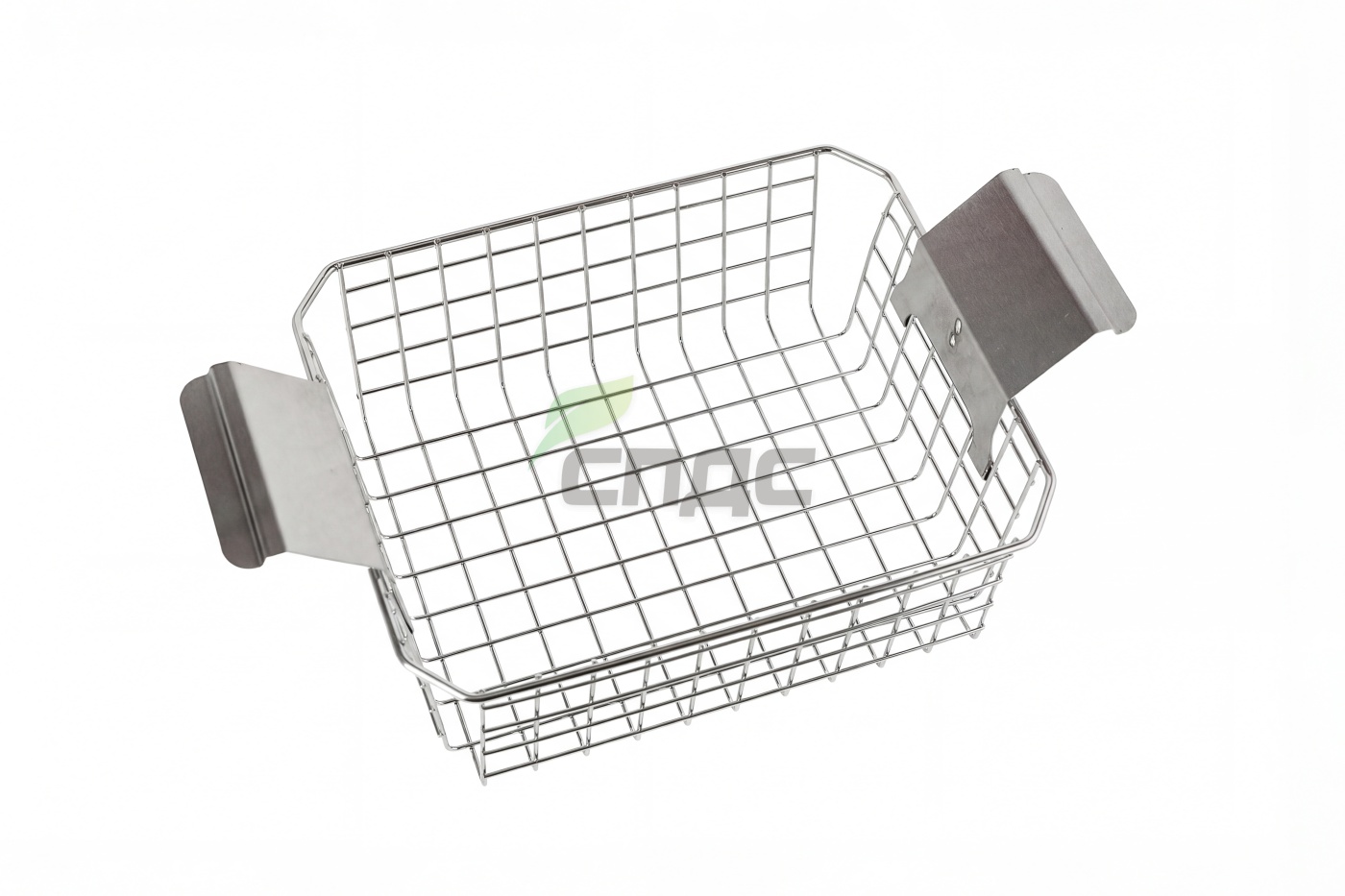

   корзинка ёмкости ванны - 1 шт
