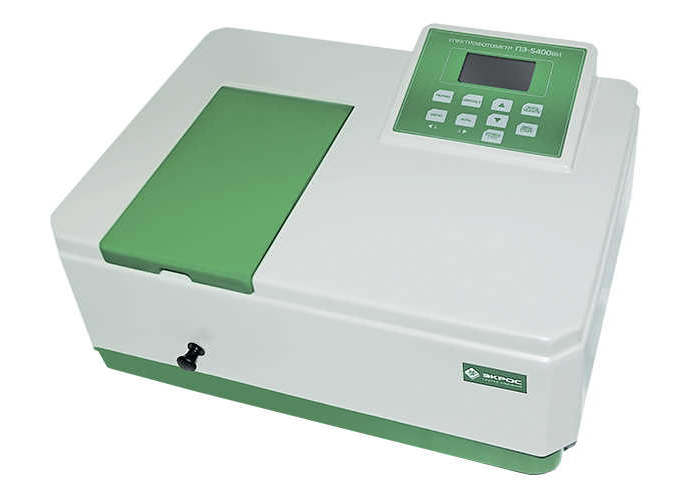

Спектрофотометр ПЭ-5400ВИ с держателем 6-ти кювет (шириной 12 мм)

- Спектральный диапазон: 315-1000 нм
- Выделяемый спектральный интервал: 4 нм
- Погрешность установки длины волны: не более ±1 нм
- Воспроизводимость установки длины волны: не более 0,5 нм
- Пределы допускаемой абсолютной погрешности при измерении спектральных коэффициентов направленного пропускания: не более ±0,5 %Т
- Пересчёт погрешности при измерении оптической плотности: ΔA=0,43·ΔT·10^A-2
- Диапазон измерений спектральных коэффициентов направленного про
пускания: от 0,0 до 100,0 %Т
- Диапазон показаний спектральных коэффициентов направленного про
пускания: от 0,0 до 200,0
- Диапазон измерений оптической плотности: от 3,000 до 0,000 Б
- Диапазон показаний оптической плотности: от 3,000 до - 0,300
- Уровень рассеянного света: ≤0,3%T на 340нм
- Оптическая схема: однолучевая
- Источник света: галогенная лампа
- Цифровой выход для подключения к ПК: USB B
- Габариты (ДхШхВ): 465х395х235 мм
- Габариты в упаковке: 600х500х350 мм
- Вес: не более 11,5 кг
- Вес в упаковке: 15,8 кг
- Потребляемая мощность: 35 Вт
- Электропитание: 220±22 В/50 Гц
- Средний срок службы: 8 лет
- Страна производства: Россия
- Регистрационное удостоверение: наличие
- Декларация соответствия: наличие
- Свидетельство об утверждении типа СИ: наличие
- Гарантийный срок: 36 месяцев

Спектрофотометр ПЭ-5400ВИ предназначен для измерения коэффициента пропускания и оптической плотности жидкостей  (в том числе биологических) с целью определения концентрации растворенных в них компонентов, а также для измерения коэффициента пропускания и оптической плотности твердых и жидких проб различного происхождения.

Область применения спектрофотометра ПЭ-5400ВИ – эколого-аналитические и санитарно-эпидемиологические лаборатории медицинских учреждений, а также химические, оптические, биологические лаборатории промышленных предприятий, научно-исследовательских и учебных институтов.

Спектрофотометр ПЭ-5400ВИ представляет собой стационарный настольный лабораторный прибор, состоящий из оптико-механического и электронного узлов, установленных в корпусе. Спектрофотометр ПЭ-5400ВИ построен по однолучевой схеме. В нем используется монохроматор с дифракционной решеткой. В качестве источника излучения применена галогенная лампа, а в качестве приемника – кремниевый фотодиод. Вывод результатов измерений осуществляется на
жидкокристаллический графический индикатор.

На спектрофотометр ПЭ-5400ВИ установлен  трёхпозиционный кюветодержатель 24 мм (предусмотрено использование кювет из комплекта спектрофотометра КФК-3 с рабочей длиной кюветы до 100 мм) или четырёхпозиционный кюветодержатель для еврокювет шириной
12 мм, также возможна поставка держателей для виал (пробирок).

Особенности и преимущества спектрофотометра ПЭ-5400ВИ.

• сохранение в памяти прибора до 200 групп данных и до 50 градуировочных кривых (без подключения к компьютеру)
• встроенный в прибор режим количественного анализа производит расчет концентрации на основе сохраненных в памяти градуировочных кривых (без подключения к компьютеру)
• возможность сканирования спектра с использованием программы сканирования по длине волны SC5400 для компьютера (программа поставляется отдельно)
• удобная и быстрая установка длины волны с клавиатуры прибора или компьютера
• автоматическая установка темнового тока при смене длины волны
• большое кюветное отделение позволяет устанавливать:
  а). держатель для 4 кювет КФК длиной от 5 до 100 мм (стандартная комплектация)
  б). держатель для 6 узких кювет шириной 12 мм длиной оптического пути от 5 до 50 мм
• программное обеспечение для ПК в комплекте с возможностью автоматического обновления через интернет:
  а). количественный анализ (создание градуировок, автоматический расчёт квадрата коэффициента корреляции градуировочного уравнения, максимального значения среднеквадратического отклонения вычисляемой величины в процентах и максимальной ошибки вычисляемой величины в процентах по всем стандартным образцам, сохранение градуировок, выполнение измерений на основе сохраненных градуировок, автоматическая установка длины волны на приборе при выборе сохраненной градуировки, в процессе выполнения измерений для каждого образца автоматически рассчитывается его концентрация, а также среднее значение концентрации и сходимость в процентах для параллельных измерений, сохранение полученных данных, печать протокола в стандарте GLP)
  б). кинетический анализ (изменение оптической плотности в течение заданного периода времени)
  в). ввод данных в Excel
• в комплект поставки входит набор из четырех контрольных светофильтров, позволяющий оперативно контролировать правильность выполнения измерений и тестировать прибор перед поверкой.
• значение оптической плотности не зависит от положения кюветы в кюветодержателе
• возможность использования кювет с небольшой клиновидностью
• повышенная стабильность результатов измерений по сравнению с распространенными аналогами
• возможность измерения с высокой точностью оптической плотности жидкостей в виалах и пробирках (с дополнительным держателем ХПК)

Области применения спектрофотометра ПЭ-5400ВИ:

• контроль качества воды (питьевой, природной, сточной) на показатели фотометрическим методом: алюминий, аммоний, аммиак, бор, ванадий, висмут, железо, кадмий, карбамид, кобальт, кремний, марганец, медь, метанол, молибден, мутность, мышьяк, никель, нитраты, нитриты, олово, ПАВ, роданиды, ртуть, свинец, селена, серебро, сульфаты, фенолы, формальдегид, фосфаты, фосфор, фториды, ХПК, хром (VI), цветность, цианиды, цинк и др.
• контроль содержания химических веществ в почве на показатели фотометрическим методом:: азот общий, алюминий, аммоний, бериллий, бор, гумус, железо, кобальт, магний, марганец, медь, молибден, мышьяк, нитраты, органическое вещество, селен, сульфаты, фенолы летучие, формальдегид, фосфор, цинк, сера и др.
• контроль содержания химических веществ в атмосферном воздухе и выбросах в атмосферу на показатели фотометрическим методом: аммиак, марганец, никеля, формальдегида, фтористый водород, хлор, хром и др..
• контроль воздуха рабочей зоны на соответствие стандартам безопасности труда фотометрическим методом
• измерение в пищевых продуктах фотометрическим методом: железа, лактозы, лимонной кислоты, меди, мышьяка, нитратов, нитритов, нитратов, олова, сахара, сорбиновой кислоты, фосфора, никеля, белка в молоке и др.
• измерение в алкогольной продукции фотометрическим методом: альдегиды, железо, медь, метиловый спирт, сахар, сивушное масло, спирты высшие, цвет, эфиры сложные и др.
• измерение в кормах, комбикормах фотометрическим методом: железо, каротин, кобальт, марганец, медь, свинец, углеводы, фосфор, цинк
• определение концентрации свинца и железа в бензинах фотометрическим методом.
• биохимические анализы, например, такие как определение содержания в крови: трансиминаза, гемоглобин, К+, Na+, тимоловые, билирубин др.

Устройство спектрофотометра ПЭ-5400ВИ.

Спектрофотометр ПЭ-5400ВИ состоит из следующих основных частей (рис. 1):

1. галогенная лампа как источник света
2. монохроматор для выделения спектрального диапазона требуемых длин волн
3. кюветное отделение, служащее для размещения проб и калибровочных растворов
4. детектор для регистрации света и преобразования его в электрический сигнал
5. электроника, обеспечивающая проведение измерений и управление работой прибора
6. цифровой индикатор (дисплей) для отображения результатов измерений и вспомогательной информации

Принцип работы спектрофотометра ПЭ-5400ВИ.

Принцип действия спектрофотометра ПЭ-5400ВИ основан на сравнении светового потока Ф0, прошедшего через раствор сравнения (контрольный раствор, по отношению к которому производится измерение) и светового потока Ф, прошедшего через исследуемую среду.
Световые потоки Ф0 и Ф преобразуются фотоприемником в электрические сигналы I0 и I. Также измеряется Iт – сигнал от неосвещенного приемника. По величинам этих сигналов микропроцессором спектрофотометра рассчитывается и отображается на дисплее результат измерения в виде
коэффициента пропускания, оптической плотности или концентрации в зависимости от выбранного режима измерения.

Формулы, используемые при расчетах и обработке результатов измерений.

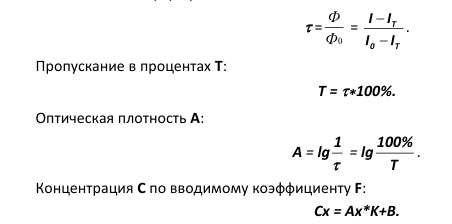

Коэффициент пропускания τ исследуемого раствора определяется как отношение потоков или сигналов по формулам:

Расчет концентрации по квадратичной зависимости реализован в поставляемом с прибором программном обеспечении для персонального компьютера.

Описание кнопок и режимов индикации спектрофотометра ПЭ-5400ВИ.

На панели управления спектрофотометра расположен жидкокристаллический графический индикатор и кнопки, с помощью которых производится управление работой прибора (рис. 4).

Функции кнопок управления:
РЕЖИМ – выбор режима работы;
МЕНЮ – вызов меню вспомогательных функций;
ПЕРЕХОД λ – вызов процедуры установки длины волны;
НОЛЬ – калибровка нуля (установка 0,000 A/100,0 %T);
ПЕЧАТЬ/УДАЛИТЬ – посылка текущих значений λ, A и T в ПК через последовательный
порт/работа с таблицей результатов измерений;
ВВОД/СТАРТ – подтверждение выбора/запись в память результата измерения;
ОТМЕНА/СТОП – отмена выбора/прекращение записи в память результатов измерений;
▲, ▼ – увеличить (уменьшить)/выбор значения, функции.

Существует четыре режима работы прибора:
• A – измерение оптической плотности;
• T – измерение пропускания, %;
• C – определение концентрации С;
• F – ввод коэффициентов расчётного уравнения (K и B).

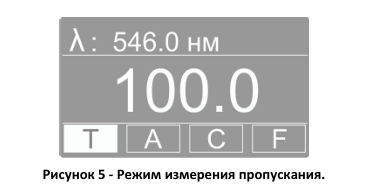

Выбор нужного режима производится последовательными нажатиями кнопки РЕЖИМ. Индикация текущего режима осуществляется подсвечиванием соответствующего буквенного обозначение в нижней строке дисплея (рис. 5).

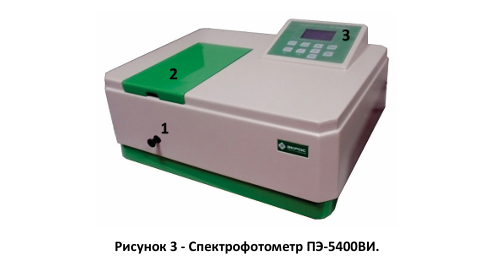

1
1 - ручка перемещения кювет
2 - крышка кюветного отделения
3 - панель управления

Стандартная комплектация:

• спектрофотометр ПЭ-5400ВИ с установленным кюветодержателем:
  для 6-ти кювет шириной 12 мм длиной до 50 мм - 1 шт
• *кювета стеклянная:
  L10x12 мм - 4 шт
• *заглушка 12x12 мм для компенсации темнового тока - 1 шт
• *комплект контрольных светофильтров (4 фильтра) - 1 шт
• *запасная галогенная лампа (12В, 20Вт)  - 1 шт
• *сетевой шнур - 1 шт
• кабель USB-A - USB-B для подключения к ПК - 1 шт
• чехол пылезащитный - 1 шт
• руководство по эксплуатации и паспорт, включающие методику поверки МП-242-1033 -2010 (Приложение А) и отметку о первичной поверке с оттиском клейма поверителя (Приложение В) - 1 шт

* - позиции, помеченные звёздочкой, находятся в трёх выемках упаковки под прибором.
Поставка дополнительных принадлежностей (ламп, кювет, светофильтров) производится по отдельному заказу.
Программное обеспечение и документацию можно скачать по ссылке:
http://www.spectrophotometers-pe.ru/!5400M.rar.
