Цена зависит от:
- типа оптического волокна (кварцевого Q и полимерного P)
- типа отражающей оболочки (кварцевой и полимерной WF, UV и OF)
- диаметра ядра оптического волокна (от 200 до 1000 мкм)
- защитного покрытия оптического волокна (полиамид P и тефцель T)
- модели лазера
Световоды изготавливаются из импортного оптоволокна:
- с прямым выходом излучения
- с кольцевой диаграммой рассеивания для флебологии
- с боковым выходом излучения
- диффузионного типа
- для малотравматичного лечения геморроя

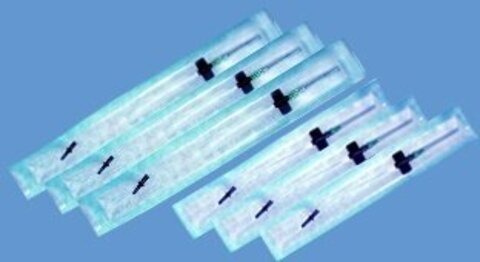

- для внутривенного облучения крови

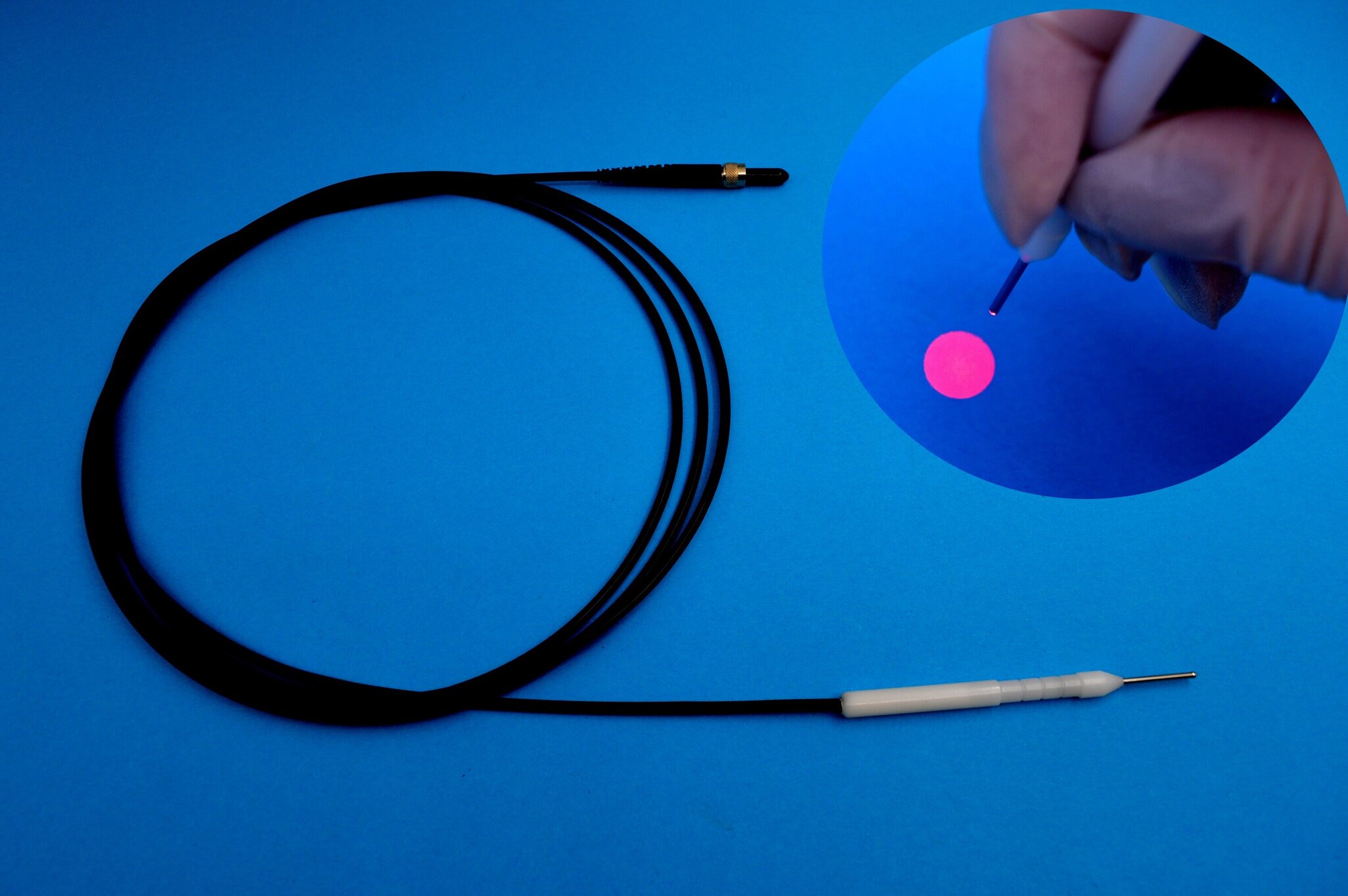

- для офтальмологии и фотодинамической терапии

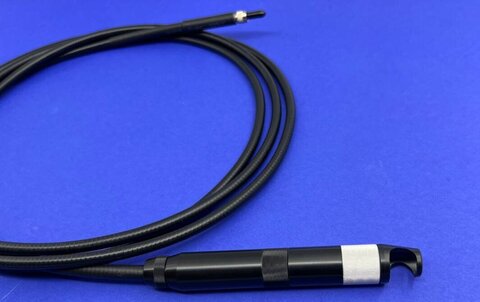

- с фокусирующей линзой для коагуляции сосудов

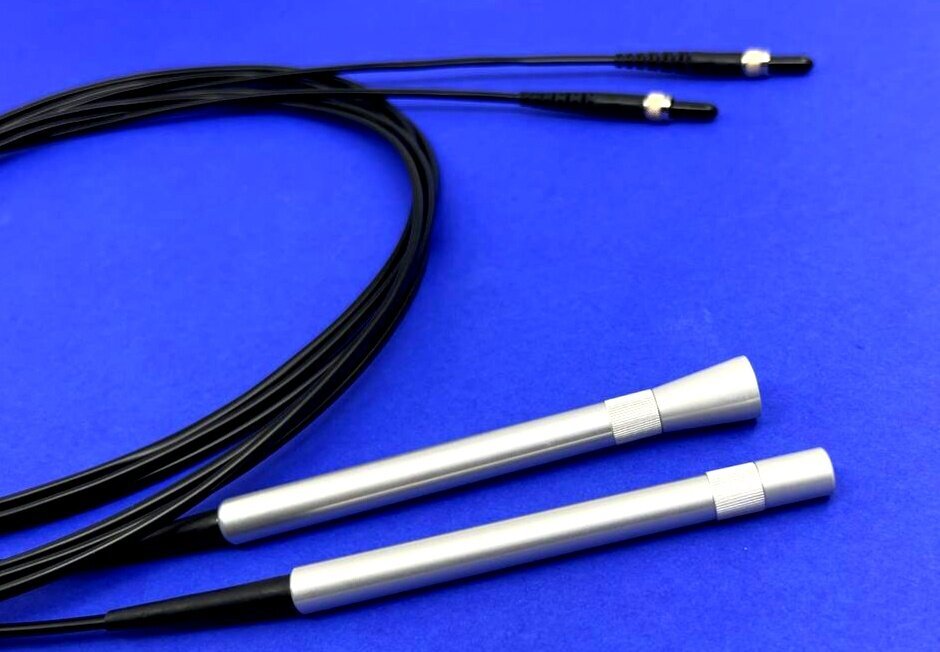

- с линзой для облучения биотканей

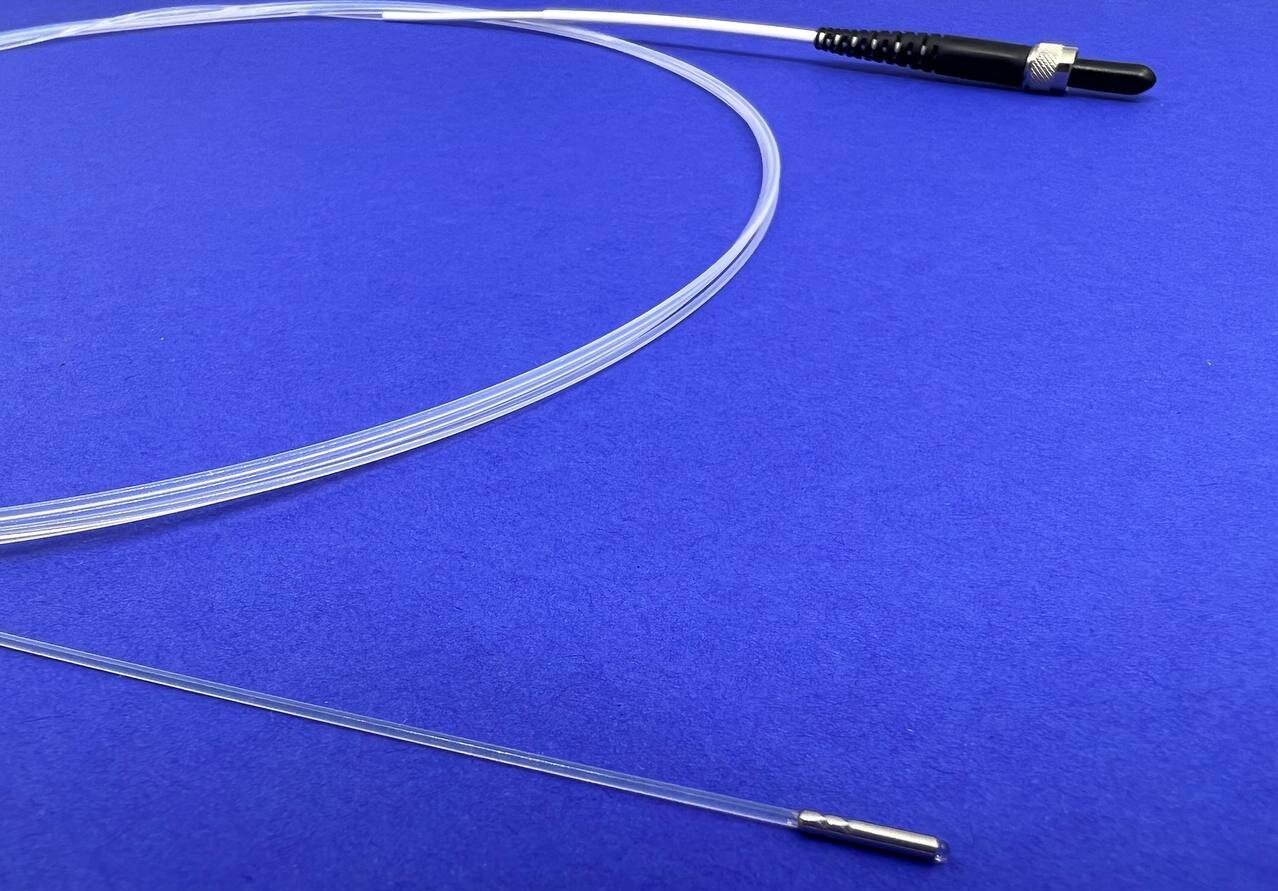

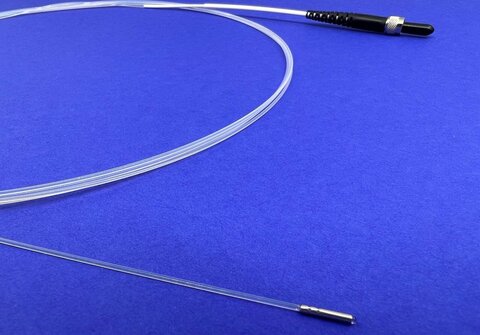

- с микролинзой

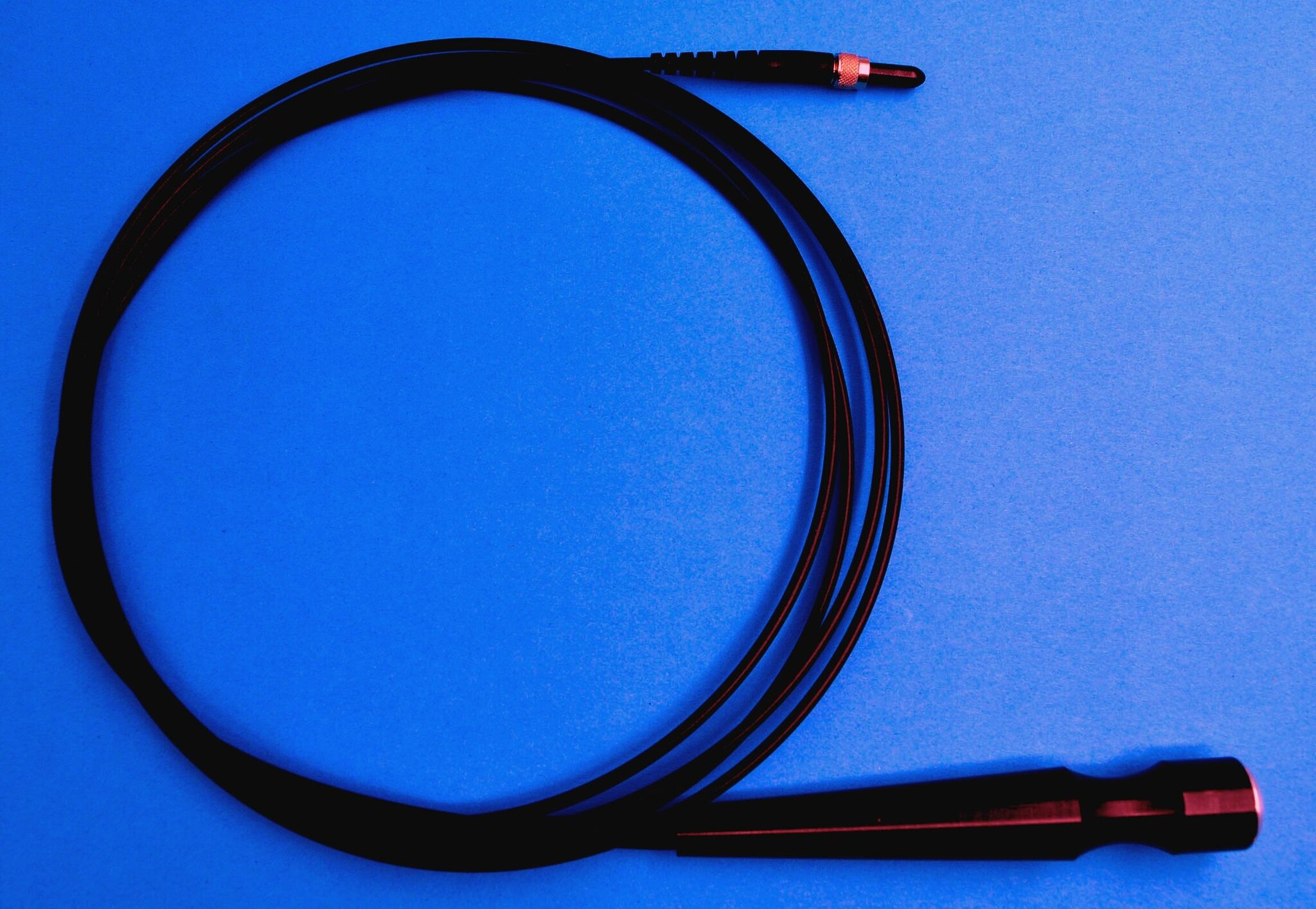

- магистральный для подсоединения оптических насадок
- Регистрационное удостоверение: наличие
- Сертификат о соответствии: наличие
Сроки изготовления: до 2-3 рабочих дней
-------------------------------------

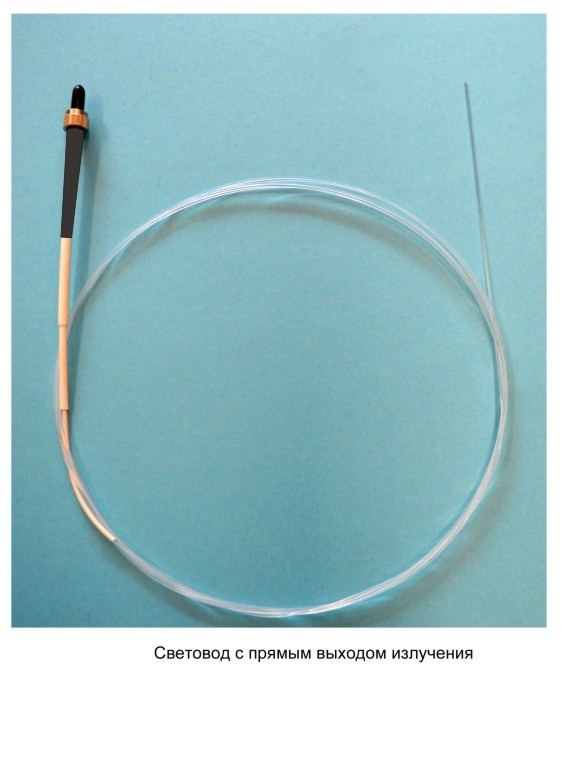

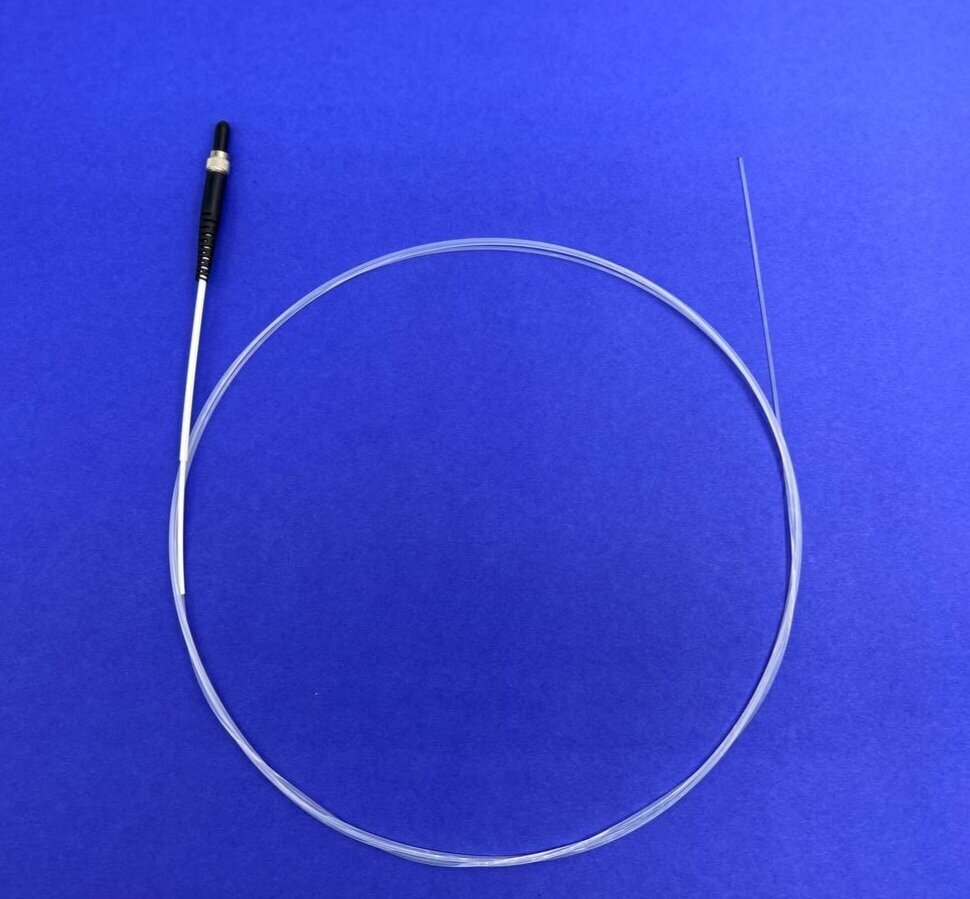

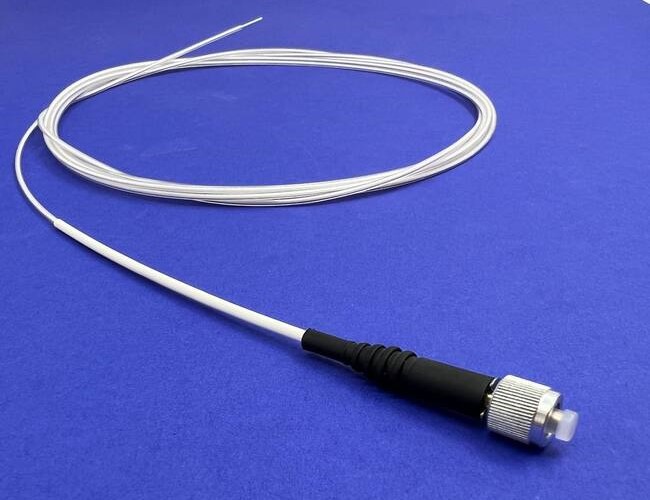

1. Наименование "Световоды с прямым выходом излучения" (световод с плоским торцом, торцевой," flat cut") объединяет собой все виды световодов, с одной стороны оконцованных оптическим коннектором. Выходной торец оптического волокна может быть обработан методом полировки, оплавления или сколот. Световоды могут изготавливаются из различных типов оптических волокон, иметь различную длину и оснащаться различными коннекторами (SMA-905, SMAhp, FS, ST, D80Lk и др.).
При заказе оптических волокон необходимо знать их совместимость с лазерным аппаратом. В случае сомнений рекомендуется задать вопрос по контактному телефону или электронной почте, сообщив тип лазерного аппарата, рабочую длину волны и мощность.
Световоды для медицинских лазерных аппаратов обычно оконцовываются коннектором SMA 905 или коннектором SMA hp, который предназначен для работы с твердотельными импульсными и мощными диодными лазерами (hp - high power - высокая мощность).

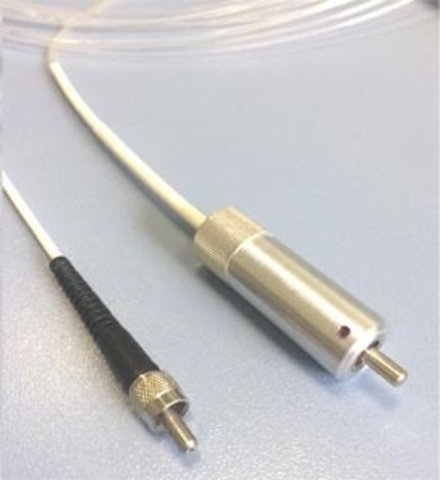

Коннектор SMA может быть заключен в дополнительную втулку как, например, световоды для лазера Доктор Смайл (Doctor Smile) и для некоторых других лазерных аппаратов, что обусловлено их конструктивными особенностями.

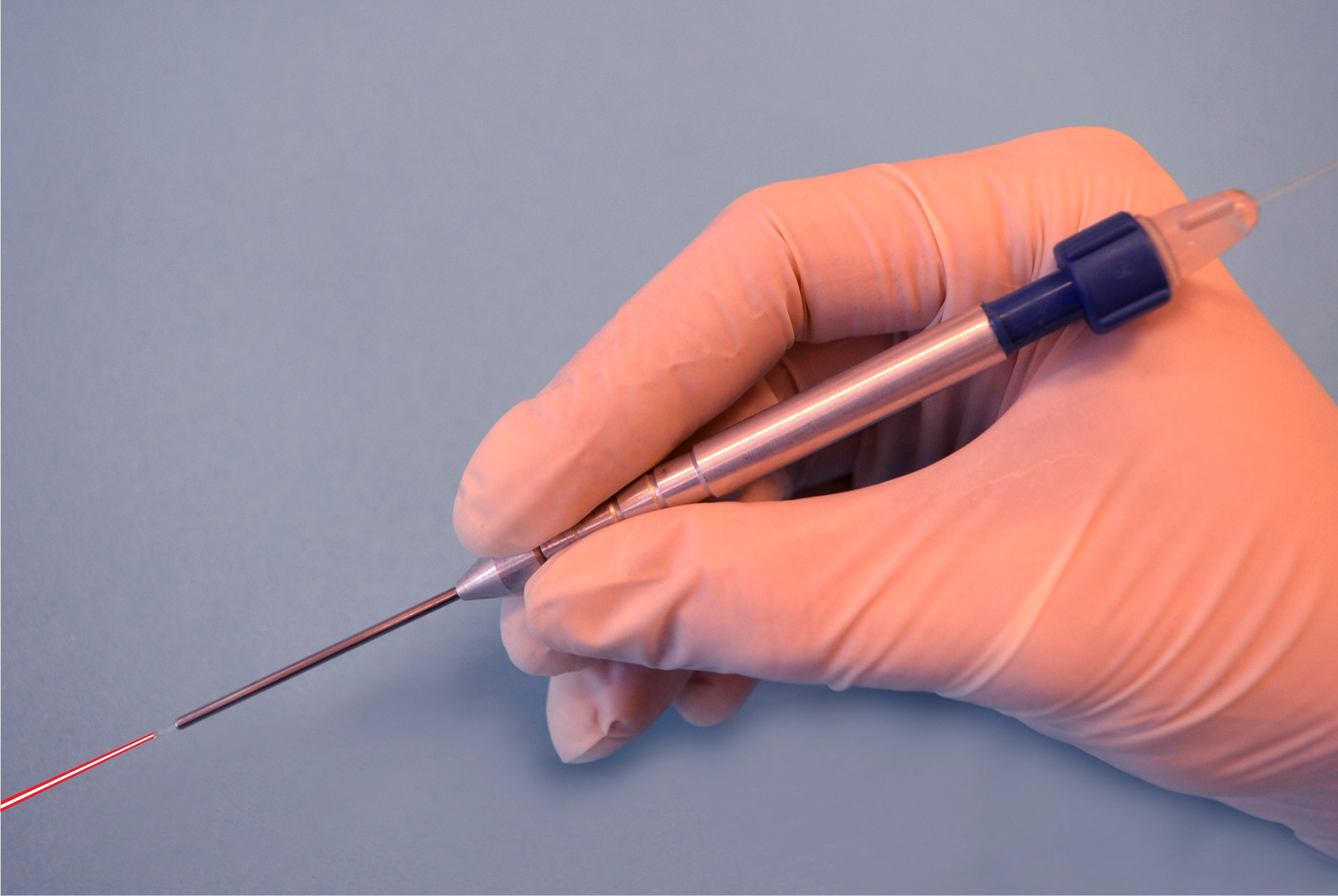

Для удобства работы световод может использоваться с ручкой-держателем с мягким силиконовым зажимом, не повреждающим оптическое волокно и фиксирующим его в нужном положении.
Волоконно-оптические световоды совместимы с отечественными и зарубежными лазерными аппаратами, как например, "АЛОД", "IPG ИРЭ "Полюс", "Лахта Милон", "ЛАМИ", "Кристалл", "Прометей", "Доктор Смайл" и многими другими.
Информация для заказа
Тип световода | Артикул |
Световод с прямым выходом излучения (плоским торцом) QQ UV 200/200Р L=2,7m | 07.01.uv200 |
Световод c прямым выходом излучения (плоским торцом) QQ WF 200/200Р L=2,7m | 07.01.wf200 |
Световод с прямым выходом излучения (плоским торцом) QQ UV 300/330T L=2,7m | 07.01.uv300 |
Световод c прямым выходом излучения (плоским торцом) QQ WF 300/330T L=2,7m | 07.01.wf300 |
Световод с прямым выходом излучения (плоским торцом) QQ UV 400/440T L=2,7m | 07.01.uv400 |
Световод c прямым выходом излучения (плоским торцом) QQ WF 400/440T L=2,7m | 07.01.wf400 |
Световод с прямым выходом излучения (плоским торцом) QQ UV 600/660T L=2,7m | 07.01.uv600 |
Световод c прямым выходом излучения (плоским торцом) QQ WF 600/660T L=2,7m | 07.01.wf600 |

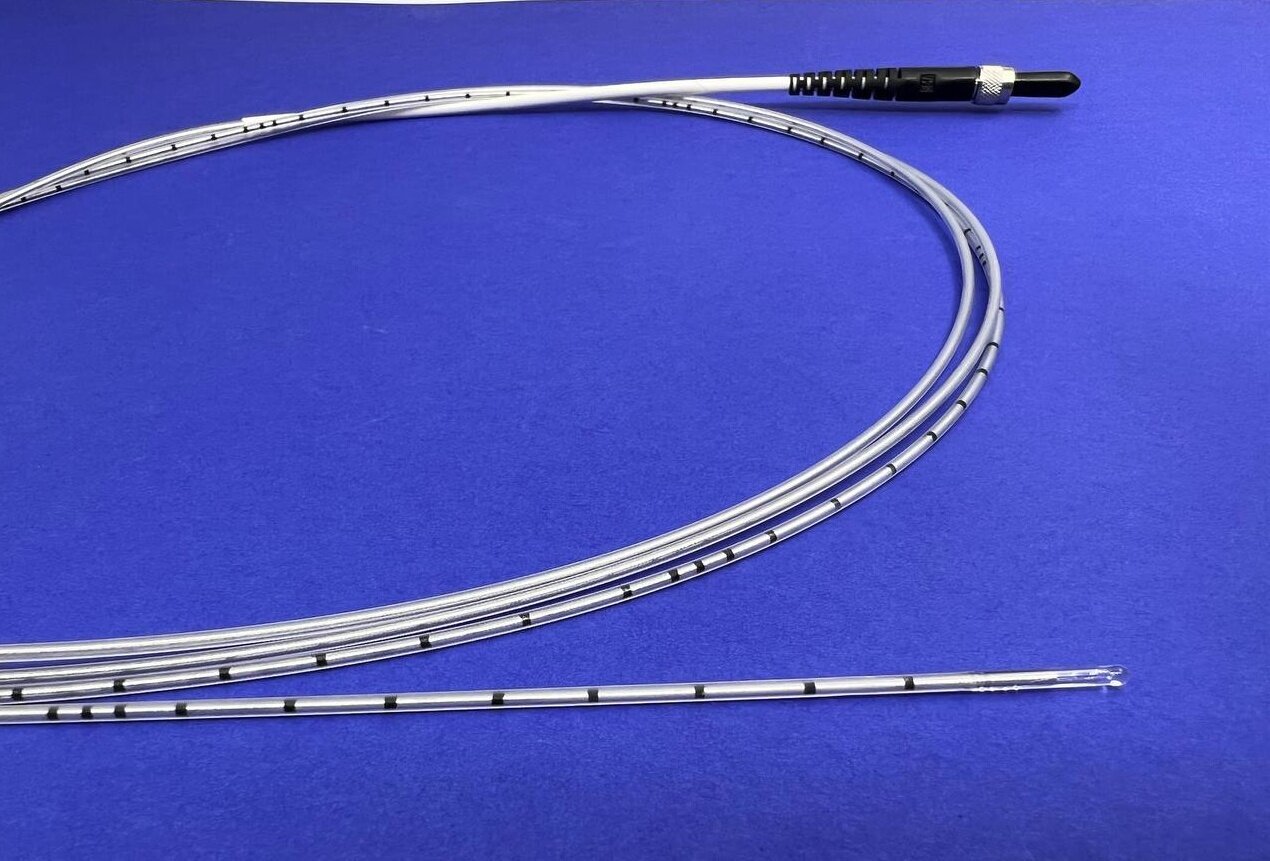

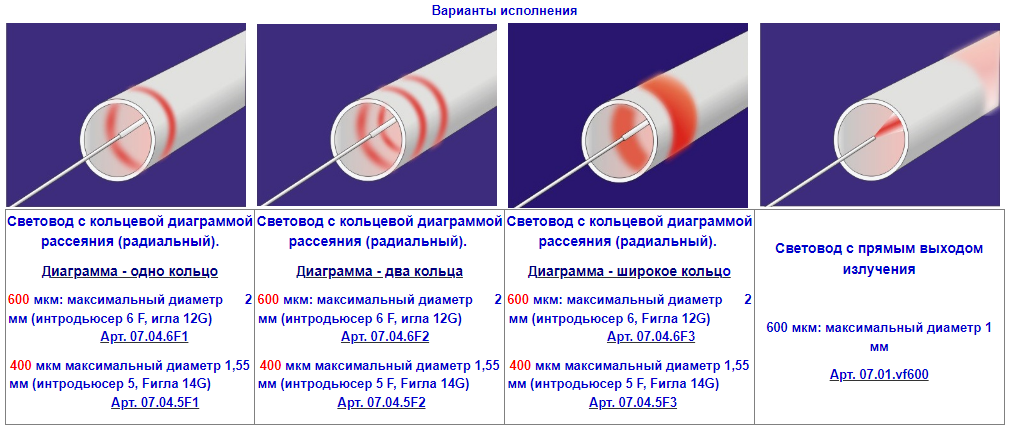

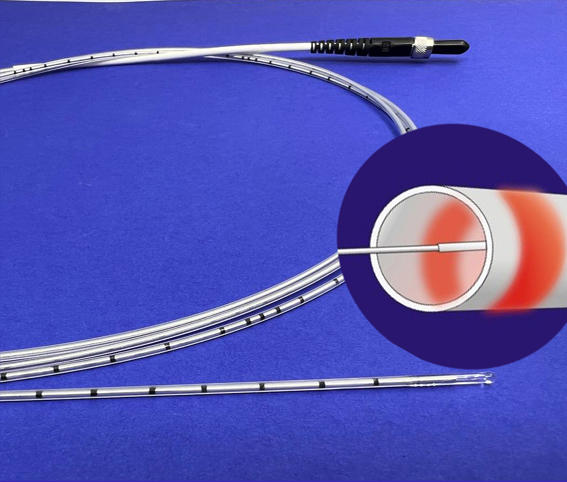

2. Световоды для флебологии (эндовенозной лазерной коагуляции) с кольцевой диаграммой рассеивания (радильные) применяются для лечения варикоза и совместимы с отечественными и зарубежными медицинскими лазерными аппаратами: "ЛСП ИРЭ-Полюс", "АЛОД", "ЛАМИ", "Гелиос-флебо", "Лахта-Милон", "Эломед" и др., оснащенными адаптером SMA-905.
Световоды изготовлены из высокопрочного кварцевого оптического волокна, защищенного от повреждений металлической оболочкой с дополнительным внешним слоем медицинского полимера, по длине световода нанесена не стираемая кольцевая разметка с интервалом 1 см.

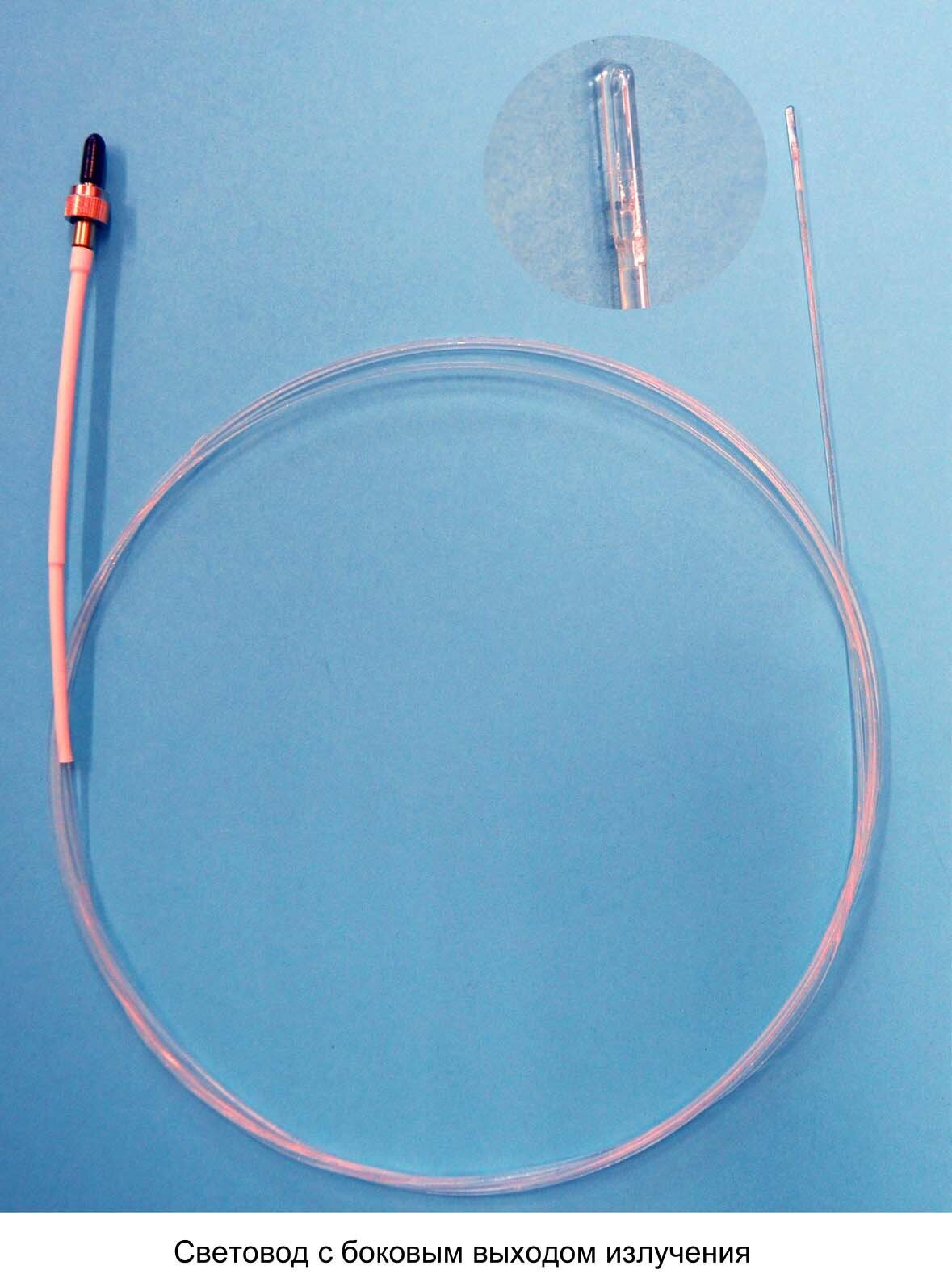

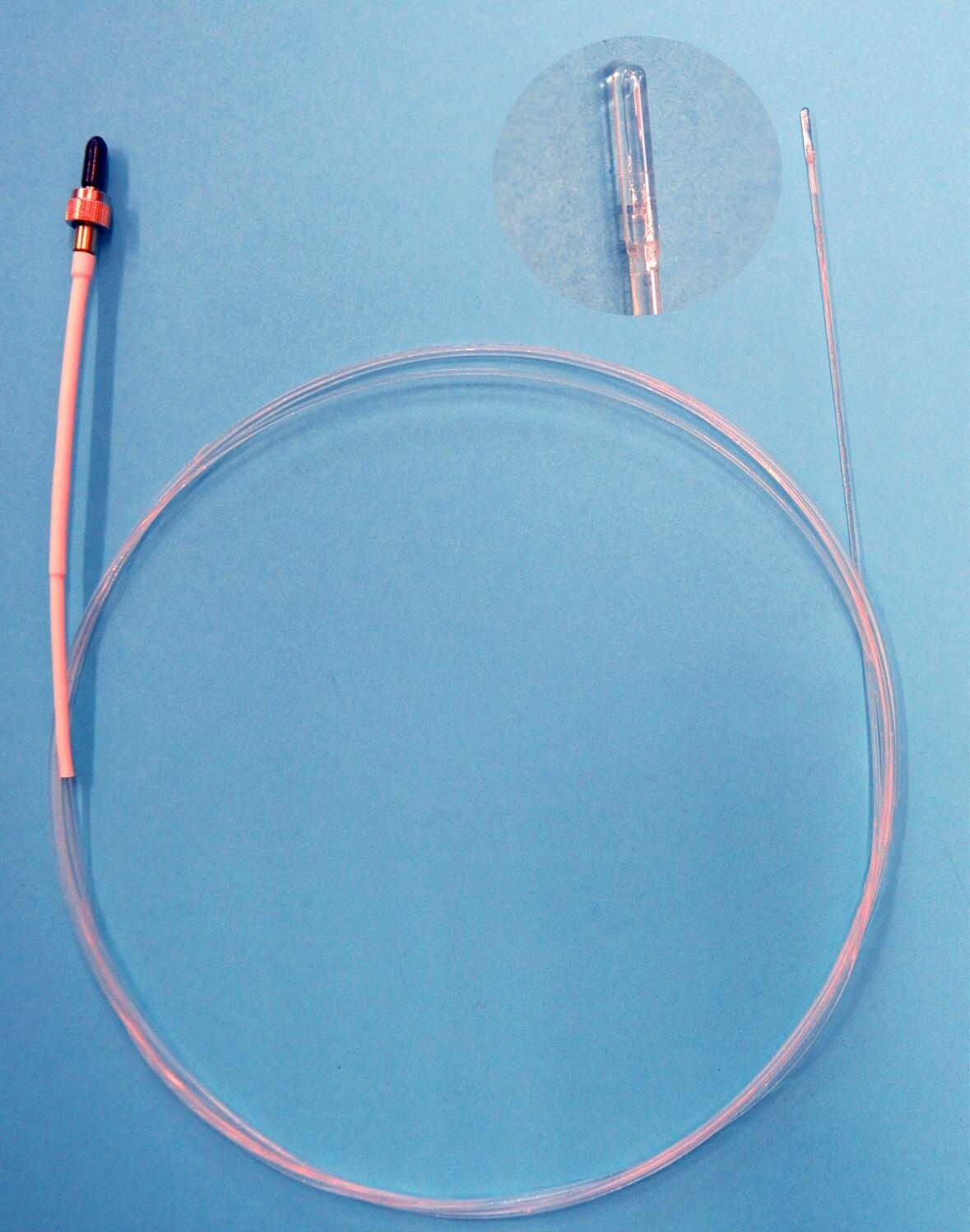

2. Световоды c боковым выходом излучения (side fiber, side focus).
Технические параметры |
|
Тип оптического волокна |
QQ WF 600 |
Оптический коннектор |
SMA-905 |
Длина |
2,7 м |
Диаметр дистального конца |
2 мм |
Информация для заказа |
|
Тип световода |
Артикул |
Световод с боковым выходом излучения QQ WF 600 c коннектором SMA-905 |
07.03.1wf |
Световод с боковым выходом излучения QQ WF 600 c коннектором SMAhp |
07.03.2wf |

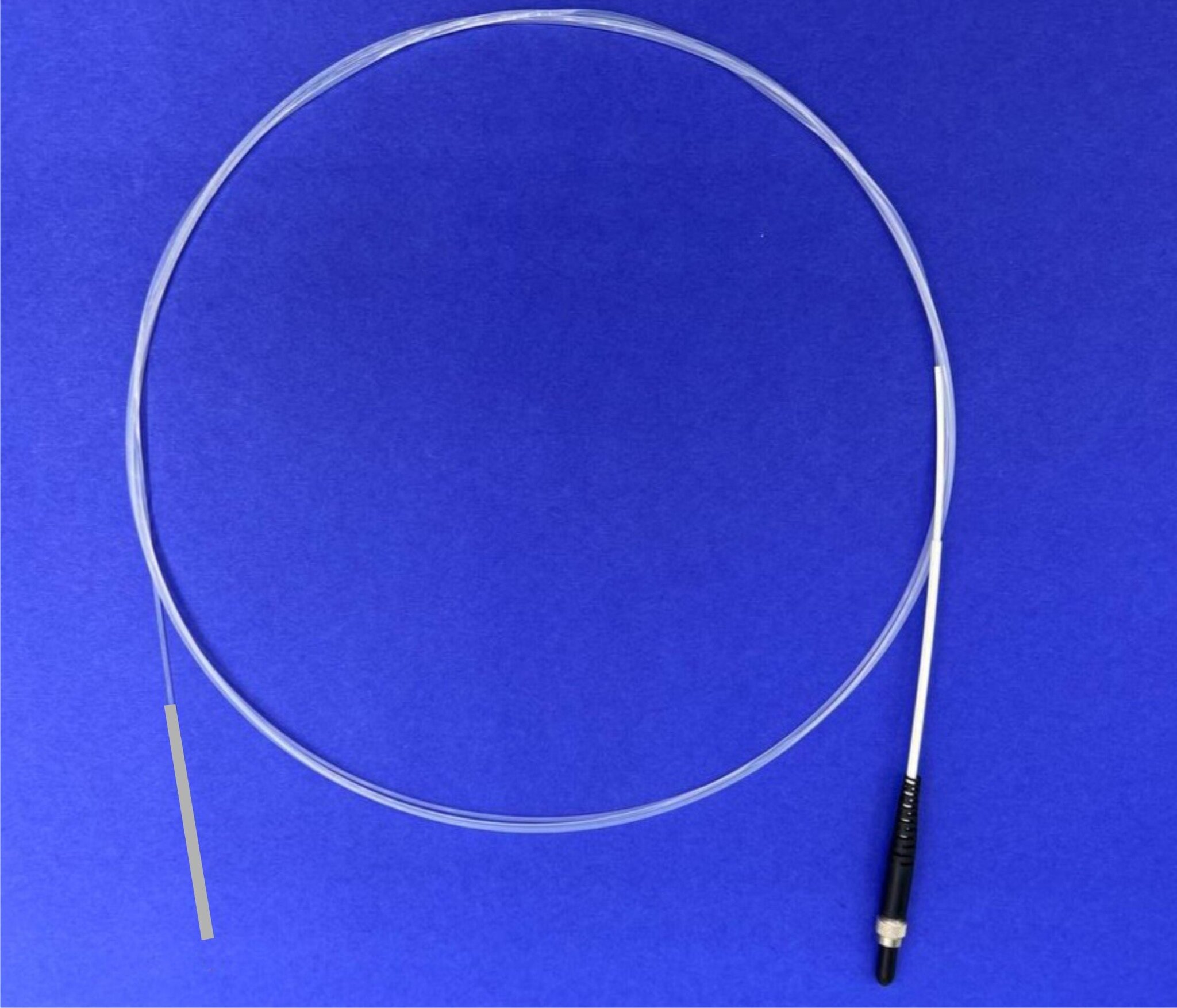

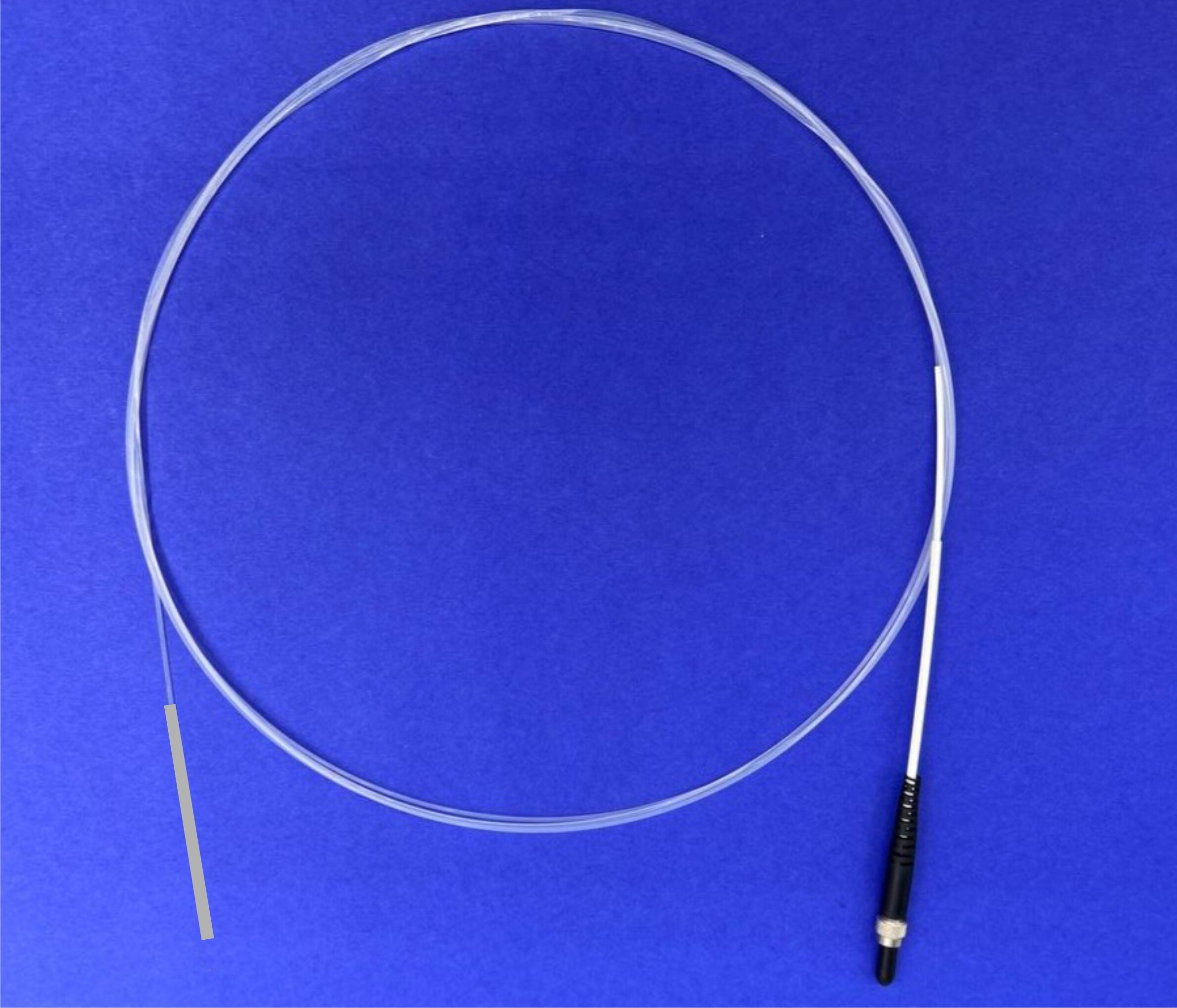

4. Световоды диффузионного типа с гибкой полимерной рассеивающей частью различной длины - от 5 до 60 мм предназначены для проведения эндоскопических, внутриполостных и внутритканевых процедур. Изготавливается на основе кварцевого оптического волокна с полимерной отражающей оболочкой и полимерным защитным покрытием.
Диаметр дистального конца 1,5 мм.
Максимально допустимая мощность для световода диффузионного типа в интервале длин волн красного диапазона зависит от длины рассеивающей части и составляет:
- 1 Вт для длины 5 мм
- 2 Вт для длины 10 мм и 20 мм
- 3 Вт для длины 30 мм и более
При заказе световодов диффузионного типа просьба указывать длину рассеивающей части или указывать артикул.
Длина рассеивающей части световода диффузионного типа | Артикул |
5 мм | 07.02.5 |
10 мм | 07.02.10 |
20 мм | 07.02.20 |
30 мм | 07.02.30 |
40 мм | 07.02.40 |
50 мм | 07.02.50 |
60 мм | 07.02.60 |
Использование световода диффузионного типа предполагает соблюдение общих правил обращения с оптическими волокнами и бережном обращении с рассеивающей частью. Допустимый радиус изгиба рассеивающей части не должен быть менее допустимого для оптического волокна = 10 см для использования и кратковременного хранения и 15 см для долговременного хранения. При внутритканевом применении необходимо использовать вспомогательные инструменты, например, иглу с мандреном, диффузор не предназначен для самостоятельного введения в ткань. При проведении процедур необходимо устанавливать адекватную процедуре мощность лазерного аппарата, от которой зависит температура в месте облучения. Материалы, из которого изготовлен диффузор выдерживают температуру более 200° С. Оплавление рассеивающей части диффузора означает, что при проведении процедуры вокруг диффузора образовалась зона сгоревшей под действием лазерного излучения ткани, излучение не проходит далее этой зоны, его энергия поглощается в тонком слое сгоревшей ткани, преобразуется в тепло, увеличивая зону некроза, эффект ФДТ перестает работать, диффузор выходит из строя.
Световод диффузионного типа с длиной рассеивающей части более 20 мм может быть использован для проведении термотерапии совместно с лазерными аппаратами с длиной волны 808, 810, 1060 нм мощностью до 20 Вт.

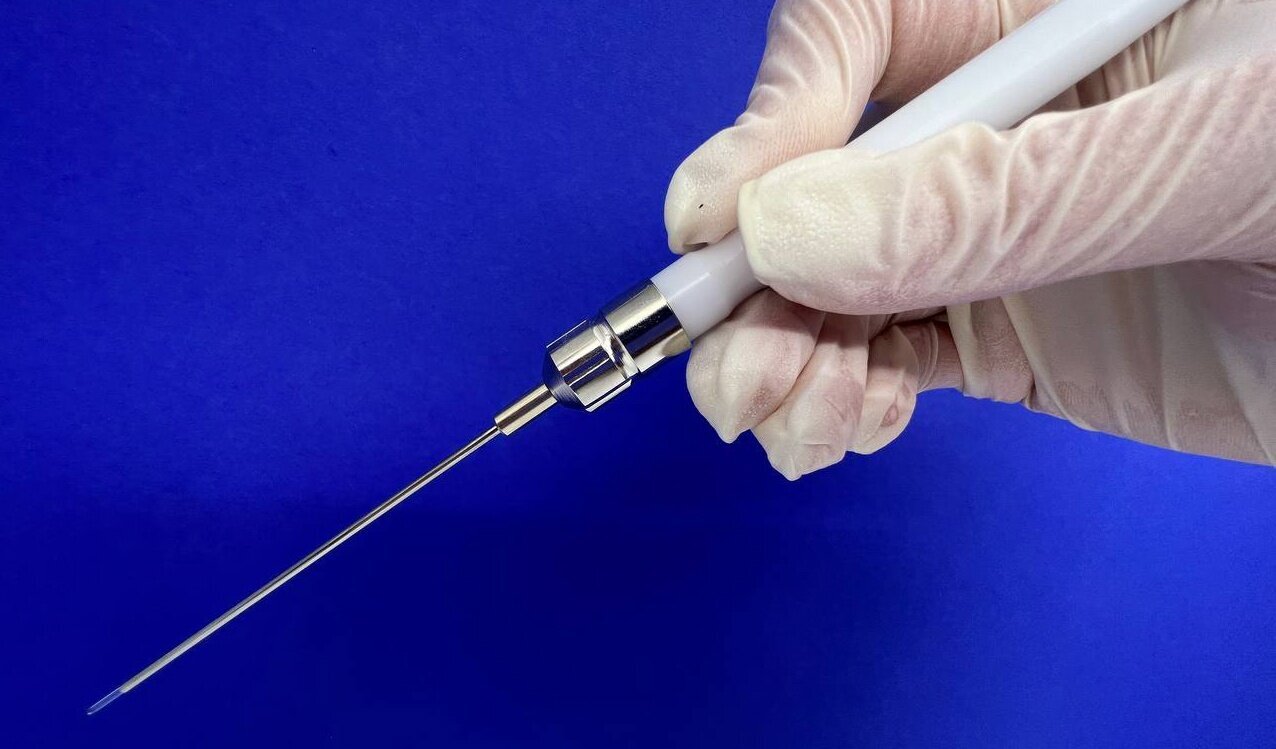

5. Световоды для малотравматического лечения геморроя.
Световод проктологический состоит из магистрального световода и сменного световода с коническим окончанием.
Световодный инструмент предназначен для малотравматичного лечения геморроя, которое осуществляется при при местной анестезии путем прокола пораженных тканей заостренным дистальным торцом световода с коническим окончанием и последующей их коагуляции.
Преимуществами метода являются отсутствие разрезов и швов, минимальное поражение окружающих тканей, снижение послеоперационных болевых ощущений, сокращение реабилитационного периода.
Перед использованием световодного инструмента необходимо ознакомиться с его устройством с целью правильного использования, сохранения работоспособности и предотвращения риска разрушения во время проведения операции.
Световодный инструмент состоит из магистрального световода с цанговым зажимом и сменной волоконно-оптической насадки. Насадка может быть стерилизована любым методом, применяемым к изделиям, содержащим стекло, металлы и полимеры при температуре не выше 60° С. Магистральный световод на предназначен для контакта с биотканями и перед применением его наружные поверхности подлежат дезинфекции любым методом, применяемым к изделиям, содержащим стекло, металлы и полимеры при температуре не выше 60° С.
Магистральный световод (арт.07.09) |
|
Тип оптического волокна |
Q/Q WF 600/660 |
Числовая апертура |
0,22 |
Эффективность пропускания |
не менее 85% |
Max диаметр |
14 мм |
Длина |
2 м |
Коннектор на входе |
SMA-905 |
Световод с коническим окончанием (арт.07.10) |
|
Тип оптического волокна |
Q/Q WF 1000/1100 |
Числовая апертура |
0,22 |
Эффективность пропускания |
не менее 85% |
Длина |
100 мм |
Порядок работы
При работе с насадкой соблюдать особую осторожность. Дистальный конец насадки обработан оптическим способом в форме конуса и имеет острие, подверженное сколам при соприкосновениями с твердыми предметами.
Меры предосторожности
